Rodamientos de giro en turbinas eólicas: explicación de los requisitos de los rodamientos de guiñada y cabeceo.

Cojinetes de giro en turbinas eólicas:
Explicación de los requisitos de los cojinetes de guiñada y cabeceo.

junio 2026 | Anhui Yuanfeng rodamiento de giro Co., Ltd.

Las turbinas eólicas exigen más de sus cojinetes de giro que casi cualquier otra aplicación. Un cojinete de grúa gira continuamente y se puede inspeccionar o reemplazar con relativa facilidad. Un cojinete en la parte superior de una turbina eólica, instalada entre 80 y 120 metros sobre el suelo, debe funcionar de forma fiable durante 20 años con una intervención mínima, bajo cargas que varían constantemente en dirección y magnitud, en entornos que van desde el calor del desierto hasta el frío ártico, pasando por la lluvia y el polvo. Comprender qué diferencia un cojinete de giro de turbina eólica de un cojinete industrial estándar es fundamental para los ingenieros que especifican estos componentes y para los equipos de compras que evalúan a los proveedores.

En Anhui Yuanfeng, fabricamos cojinetes de giro Para aplicaciones en aerogeneradores terrestres, abarcando configuraciones de cojinetes de guiñada y de cabeceo. A continuación, se muestra el marco técnico que utilizamos al trabajar con clientes del sector eólico.

Dos cojinetes, dos funciones: guiñada vs. cabeceo

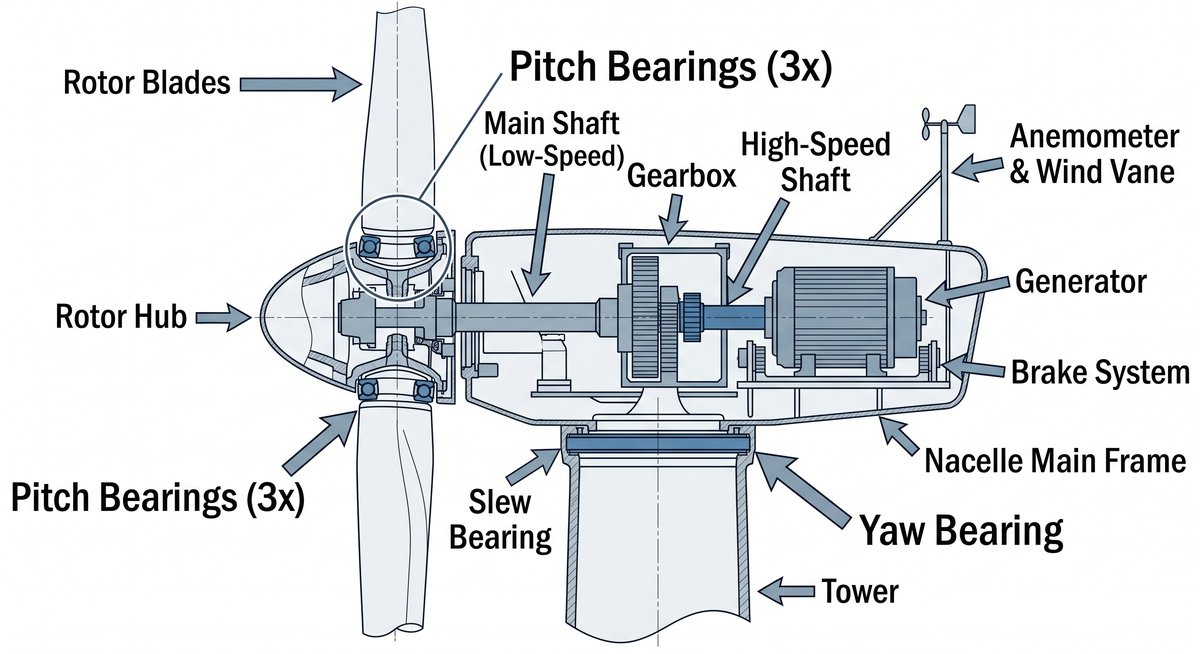

Figura 1: Sección transversal de una turbina eólica de eje horizontal: cojinete de guiñada (en la unión torre-góndola) y cojinete de cabeceo (en la conexión raíz-buje de la pala).

Una turbina eólica estándar de eje horizontal con tres palas utiliza cuatro cojinetes de giro: uno de guiñada y tres de cabeceo. Su posición en la turbina es diferente, al igual que las exigencias a las que está sometida cada una.

El rumbo de guiñada Se ubica en la unión entre la parte superior de la torre y la góndola, la carcasa que contiene la caja de engranajes, el generador y el tren de transmisión. Su función es hacer girar toda la góndola alrededor del eje vertical de la torre, siguiendo continuamente la dirección del viento. La rotación de guiñada es lenta e infrecuente: la góndola puede completar solo unos pocos grados de movimiento a la vez, respondiendo a los cambios del viento durante minutos u horas. Pero las cargas son sustanciales. El cojinete de guiñada soporta todo el peso de la góndola, el buje y las palas, junto con momentos de inclinación significativos generados por la carga asimétrica del viento a través del disco del rotor. La configuración más común es una rodamiento de bolas de giro de una hilera y cuatro puntos de contacto, valorado por su capacidad para soportar cargas axiales, radiales y de momento combinadas dentro de una sección transversal compacta.

Cojinetes de paso Se instalan en la conexión entre la raíz de cada pala y el buje. Cada cojinete permite que su pala gire alrededor de su eje longitudinal, ajustando el ángulo de la pala (ángulo de paso) en respuesta a los cambios en la velocidad del viento. A bajas velocidades del viento, las palas se inclinan para capturar la máxima energía. A medida que la velocidad del viento aumenta más allá de la capacidad nominal de la turbina, las palas se inclinan progresivamente para limitar la producción y proteger la estructura. En paradas de emergencia, las palas deben alcanzar una posición completamente inclinada en segundos. Esto significa que los cojinetes de paso experimentan un ciclo oscilatorio mucho más exigente que los cojinetes de guiñada: movimientos continuos de pequeña amplitud en lugar de rotaciones grandes ocasionales. Los diámetros de los cojinetes de paso suelen oscilar desde aproximadamente 1,5 metros en turbinas terrestres más pequeñas en adelante, dimensionados para coincidir con el diámetro de la raíz de la pala. El tipo más común es el Rodamiento de giro de bolas de doble hilera y cuatro puntos de contacto, lo que proporciona una mayor capacidad de carga que los diseños de una sola fila en una configuración adecuada al espacio confinado en la raíz de la pala.

Perfil de carga: lo que realmente soportan estos rodamientos.

Las condiciones de carga en los cojinetes de giro de las turbinas eólicas difieren fundamentalmente de las de la mayoría de los equipos rotativos industriales.

Los cojinetes de guiñada deben soportar los momentos de inclinación generados no solo por la presión del viento sobre el disco del rotor, sino también por la gravedad que actúa sobre la masa desplazada del buje y las palas. Las cargas axiales (el peso vertical de la estructura de la góndola) y las cargas radiales derivadas del empuje del viento actúan simultáneamente: una condición de carga combinada que requiere un análisis minucioso en lugar de una simple selección de catálogo.

Los cojinetes de paso operan bajo un desafío diferente: la distribución no uniforme de la carga. Debido a que la velocidad y la presión del viento varían a lo largo del disco del rotor (mayores en la punta de la pala, menores cerca del buje, asimétricas en condiciones de guiñada), los cojinetes de paso soportan cargas que se desplazan constantemente alrededor de su circunferencia. Una sección de la pista de rodadura puede soportar la mayor parte de la carga, mientras que el resto soporta poca. A lo largo de una vida útil prolongada, esta carga desigual crea patrones de fatiga que los métodos estándar de cálculo de la vida útil de los cojinetes, desarrollados para una distribución uniforme de la carga, no capturan con precisión. La metodología de diseño para cojinetes de guiñada y paso se rige por la Guía de Diseño DG03 (Cojinetes de Guiñada y Paso) del NREL, actualizada en 2024, que proporciona métodos de cálculo calibrados específicamente para estas condiciones de carga oscilatorias y no uniformes.

Por qué los cojinetes estándar no funcionan aquí

Tres factores —el material, el sellado y la lubricación— requieren especificaciones que van más allá de las prácticas industriales estándar.

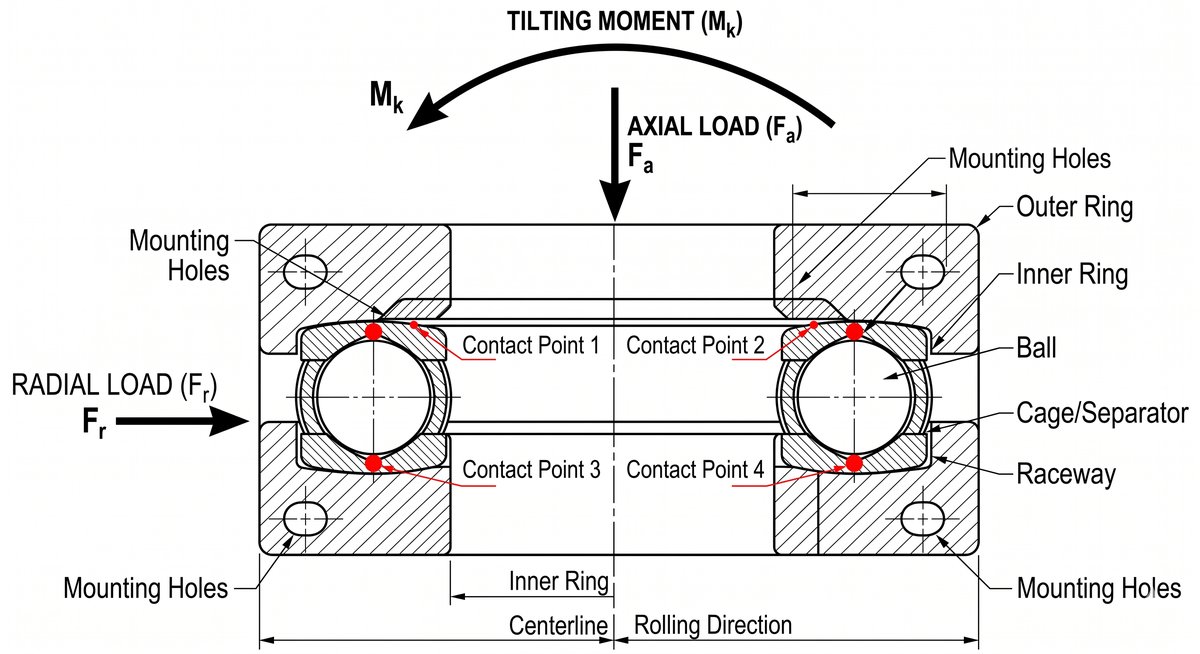

Figura 2: Rodamiento de bolas de cuatro puntos de contacto: trayectorias de carga combinadas axiales, radiales y de momento de inclinación.

Tratamiento térmico y del material

El acero de la pista de rodadura para los cojinetes de giro de las turbinas eólicas suele ser acero aleado 42CrMo. Tras un tratamiento térmico de temple y revenido, la dureza del anillo alcanza los 229-269 HB; el endurecimiento por inducción de la superficie de la pista de rodadura logra entonces entre 55 y 62 HRC en la superficie de contacto, manteniendo un núcleo resistente. La profundidad y la uniformidad de la capa endurecida a lo largo de toda la circunferencia de la pista de rodadura son fundamentales. Un endurecimiento desigual crea puntos blandos donde la fatiga de contacto se inicia prematuramente. En un cojinete de paso variable que opera bajo carga no uniforme, una zona blanda localizada en el sector de alta carga puede provocar un fallo mucho antes de la vida útil calculada del cojinete.

Requisitos de sellado

Los emplazamientos de aerogeneradores terrestres se enfrentan a la arena, el polvo, las fluctuaciones de temperatura y las precipitaciones durante todas las estaciones. Un único sello elastomérico suele ser insuficiente para un uso prolongado en estas condiciones. Cojinetes de giro de turbinas eólicas Generalmente se especifica un sellado multicapa: juntas de laberinto combinadas con juntas de labio elastoméricas, con grasa anticorrosiva aplicada a la interfaz de sellado. El material de sellado debe ser apto para todo el rango de temperatura de funcionamiento y la exposición a los rayos UV en el lugar de instalación.

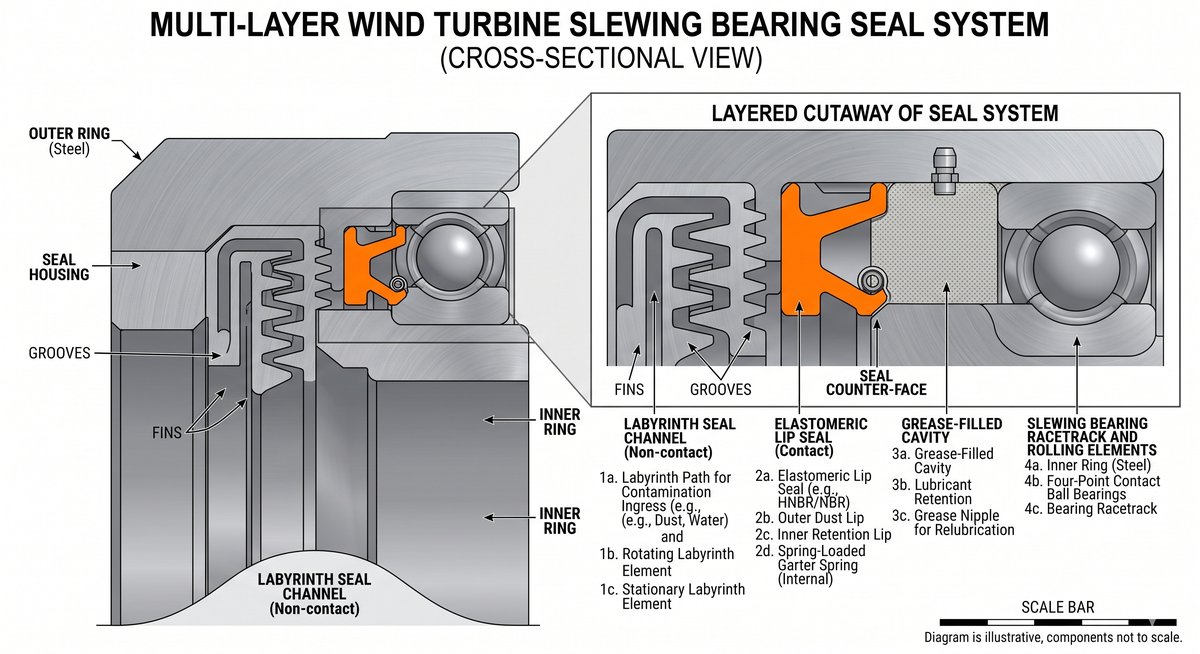

Figura 3: Configuración de sellado multicapa: sello de laberinto combinado con sello labial elastomérico con interfaz de grasa inhibidora de la corrosión.

Lubricación

El lento movimiento oscilatorio de los cojinetes de cabeceo y guiñada significa que la teoría convencional de lubricación de rotación completa no se aplica. En rotación continua, los elementos rodantes vuelven a entrar en un depósito de grasa nueva con cada revolución. En los cojinetes oscilatorios, el mismo pequeño arco de la pista de rodadura entra en contacto repetidamente, y la película lubricante en esa zona no se renueva de forma natural. Esto crea condiciones de contacto metal con metal, un régimen llamado fricción mixta o límite (κ < 1) — que aceleran el desgaste y el daño por fricción.

La grasa mineral EP-2 estándar generalmente no es adecuada para estas condiciones. Los cojinetes de cabeceo y guiñada de las turbinas eólicas requieren grasas con un rendimiento mejorado de extrema presión, validadas específicamente para contacto oscilante, buena resistencia al agua y operabilidad en el rango de temperatura previsto en el lugar de instalación.

Modos de fallo comunes en los cojinetes de giro de las turbinas eólicas

Comprender cómo suelen fallar estos rodamientos es tan importante como saber cómo especificarlos.

Brinelling falso Se produce cuando los micromovimientos inducidos por vibraciones entre los elementos rodantes y las pistas de rodadura causan desgaste oxidativo en los puntos de contacto, generando hendiduras elípticas que se asemejan al daño por sobrecarga estática (marcas Brinell), pero que resultan del desgaste por fricción. Es particularmente frecuente en los cojinetes de paso variable durante los periodos de inactividad, cuando las palas se mantienen en un ángulo fijo, pero la vibración inducida por el viento continúa aplicando microcargas en la zona de contacto. La señal característica son los residuos de desgaste de color marrón rojizo en los puntos de contacto. Para prevenirlo, se requiere el uso de grasa con aditivos antifricción y, cuando sea posible, realizar movimientos periódicos de pequeña amplitud en los cojinetes durante periodos prolongados de inactividad.

Grietas blancas por corrosión (WEC) Las grietas en los rodamientos son un modo de fallo más severo y menos predecible, documentado en toda la industria eólica como una fuente importante de reemplazo prematuro de rodamientos. Estas grietas se desarrollan como cambios microestructurales subsuperficiales en el acero, visibles tras el ataque químico bajo microscopía metalúrgica como áreas blancas brillantes. Estas grietas pueden propagarse de forma impredecible y provocar fallos en los rodamientos mucho antes del final de su vida útil prevista. Entre los factores que contribuyen a este problema y que se están investigando actualmente se incluyen la difusión de hidrógeno en el acero, las corrientes eléctricas y la química del lubricante. Por este motivo, la trazabilidad del material y la documentación de la limpieza del acero son requisitos importantes para la adquisición de materiales.

Fallo del sellado y entrada de contaminación Si bien es el modo de falla más manejable operativamente, sigue siendo una causa importante de degradación prematura de los rodamientos. El deterioro del sello permite la entrada de humedad y contaminantes a la pista de rodadura, acelerando la corrosión por picaduras y el desgaste abrasivo. Los indicadores tempranos incluyen una mayor contaminación del lubricante en las muestras de grasa y una decoloración visible en las interfaces del sello durante la inspección de rutina.

Lista de verificación de especificaciones: Preguntas que debe hacerle a su proveedor.

Al buscar cojinetes de giro de guiñada o cabeceo para aplicaciones en turbinas eólicas terrestres, conviene verificar los siguientes puntos con cualquier proveedor:

Tratamiento del material y del calor

• Grado de acero del anillo (42CrMo o acero aleado equivalente)
• Dureza base después del temple y revenido (229–269 HB)
• Dureza de la superficie de la pista de rodadura después del endurecimiento por inducción (mínimo 55–62 HRC)
• Especificación de la profundidad de la capa endurecida y método de medición
• Documentación de trazabilidad de materiales (certificado de fusión, registros de tratamiento térmico)

Geometría y holgura

• Especificación de holgura radial y axial: los cojinetes de guiñada suelen tener una holgura de 0 a 50 µm; los cojinetes de paso suelen especificarse con una holgura negativa (precargada).
• Módulo de engranajes y clase de precisión según la norma aplicable (no inferior a GB/T10095.1 clase 8 o equivalente DIN/ISO).
• coeficiente de modificación del perfil del diente del engranaje

Caza de focas

• Material de sellado clasificado para el rango de temperatura de funcionamiento del sitio y la exposición a los rayos UV.
• Configuración del sello (labio simple frente a multicapa) y accesibilidad para el reemplazo

Lubricación

• Tipo de grasa precargada y confirmación de idoneidad para contacto oscilante (κ < 1)
• Especificación y cantidad de la entrada de grasa
• Recomendación de intervalo de relubricación para la aplicación específica

Documentación

• Informe de inspección dimensional
• Informe de inspección de precisión de engranajes
• Registros de lotes de tratamiento térmico
• Informe de prueba de fábrica, cuando corresponda.

Conclusión

Los cojinetes de giro de las turbinas eólicas pertenecen a una categoría de rendimiento diferente a la de los cojinetes industriales convencionales. La combinación de cargas oscilatorias, una larga vida útil sin supervisión y la exposición a condiciones ambientales exteriores hacen que la calidad del material, el diseño del sellado y las especificaciones de lubricación sean los principales determinantes de la vida útil del cojinete, y no solo la capacidad de carga.

Para los equipos de compras y los ingenieros de proyecto que evalúan proveedores, las preguntas clave van mucho más allá del diámetro y la capacidad de carga estática. Un proveedor que proporciona evidencia documentada sobre el tratamiento térmico, la trazabilidad de los materiales y la selección de la grasa —y no solo afirmaciones sobre el producto— merece ser considerado seriamente.
