5 factores a considerar antes de comprar un rodamiento de giro
Qué comprueban los compradores experimentados antes de realizar un pedido.
Guía de Anhui Yuanfeng
Respuesta rápida
Antes de comprar un cojinete de giroVerifique cinco aspectos: la carga real (axial, radial y de momento por separado), el tipo de rodamiento que se ajusta a esa carga, la calidad del material y del tratamiento térmico, la clase de precisión que requiere su aplicación y la capacidad de fabricación del proveedor. Estos cinco factores determinan si su rodamiento dura 10 años o falla en 10 meses.
Conclusiones clave
1. Cargar primero el caso: Separe las cargas axiales, radiales y de momento. La carga de momento es la que la mayoría de los compradores olvida, y la que provoca la falla de los rodamientos.
2. El tipo coincide con la carga: De una hilera de bolas, de doble hilera de bolas, de rodillos cruzados o de rodillos de tres hileras: cada una está diseñada para un perfil de carga diferente.
3. La profundidad de la capa endurecida es importante: La capa endurecida en la pista de rodadura determina la durabilidad del rodamiento frente al contacto rodante. Confirme las especificaciones de endurecimiento (grado del material, dureza superficial y profundidad) antes de realizar el pedido.
4. La precisión debe coincidir con la aplicación: Una mesa giratoria CNC requiere tolerancias más estrictas que una mesa giratoria de grúa. Especifique claramente sus requisitos de excentricidad.
5. La capacidad del proveedor es el factor oculto: El mecanizado interno, la inspección con máquina de medición por coordenadas (CMM) y la trazabilidad determinan si usted recibe una pieza o un componente con garantía.
Factor 1: Conozca su caso de carga real
En la hoja de especificaciones de cada rodamiento de giro se solicita la carga, pero "carga" se compone de tres valores diferentes. Carga axial Actúa a lo largo del eje de rotación (hacia arriba o hacia abajo). Carga radial actúa lateralmente, perpendicular al eje. Carga de momento (momento de inclinación) intenta volcar el cojinete cuando una carga está descentrada de la línea central.
La mayoría de las deficiencias en las especificaciones se producen con cargas de momento. Una grúa que levanta un elemento en el extremo de una pluma larga, o una mesa giratoria con una pieza descentrada, crea un momento que puede ser la fuerza dominante sobre el rodamiento. Un proveedor que solo pregunta "¿cuánto pesa su carga?" y cotiza sin diferenciar los tres elementos es una señal de alerta.
Consejo para el comprador: Anote por separado las cargas axiales, radiales y de momento, indicando sus unidades, antes de contactar con cualquier proveedor. Si desconoce el valor del momento, describa la geometría: longitud de la pluma, distancia de desplazamiento y la carga en cada punto.
Factor 2: Elija el tipo de rodamiento que se ajuste a la carga.
Los rodamientos de giro vienen en cuatro configuraciones estándar, y cada una está optimizada para una función diferente:
| Tipo | Lo mejor para | Rasgo |
|---|---|---|
| Balón de cuatro puntos de una sola fila | Cargas moderadas, rotación general | El más económico |
| Pelota de doble fila | Cargas medianas-pesadas | Buena capacidad, coste moderado. |
| Rodillo transversal | Aplicaciones de precisión, mesas CNC | Máxima precisión, tolerancia cero |
| Rodillo de tres filas | Muy resistente, de gran diámetro. | Máxima capacidad y rigidez |
Consejo de selección: ¿Necesita alta precisión de rotación y tolerancia cero? Rodillo transversal. ¿Necesita máxima capacidad de carga en diámetros grandes? Rodillo de tres hileras. ¿Es sensible al costo con cargas moderadas? Rodillo de bolas de una o dos hileras.
Factor 3: Calidad del material y del tratamiento térmico
Dos tipos de acero dominan la industria de los rodamientos de giro: 42CrMo (mayor tenacidad, excelente respuesta al endurecimiento por inducción, preferible para cargas de choque) y 50 millones (Buena resistencia al desgaste a menor coste, adecuada para casos de carga predecibles).
La pista de rodadura se endurece por inducción para crear una superficie dura (HRC 55-62) sobre un núcleo resistente. profundidad de la capa endurecida La dureza superficial, que suele ser de 2 a 4 mm en la mayoría de los anillos, es la especificación más importante y la que menos se divulga. La dureza superficial por sí sola no significa nada si la zona endurecida es demasiado superficial para resistir el contacto de rodadura.
Consejo para el comprador: Confirme por escrito las especificaciones de endurecimiento de la pista de rodadura antes de realizar el pedido: grado del material, dureza superficial y profundidad de la capa endurecida. La dureza superficial por sí sola no garantiza la vida útil.
Factor 4: Clase de precisión y tolerancias
La precisión se expresa como tolerancia de excentricidad: cuánto se desvía la pista de rodadura de un círculo perfecto durante la rotación. La clase de precisión que necesita depende completamente de la aplicación:
Rotación general (grúas, plataformas giratorias, plataformas de acceso): las tolerancias estándar son adecuadas y rentables.
Posicionamiento (indexadores rotativos, automatización) - menor desviación axial/radial, holgura controlada.
Mecanizado (Mesas giratorias CNC) - clase de máxima precisión, holgura casi nula, verificada mediante CMM.
Consejo para el comprador: No pague por una precisión de mecanizado en una plataforma giratoria para grúa; aumenta el costo sin aportar ningún beneficio. Describa su aplicación con honestidad y deje que el fabricante le recomiende la clase adecuada.
Factor 5: Capacidad de fabricación del proveedor
El quinto factor es el que los compradores descubren al final, y suele ser el más importante. Un rodamiento de giro es tan bueno como el proceso con el que fue fabricado. Hágase estas preguntas:

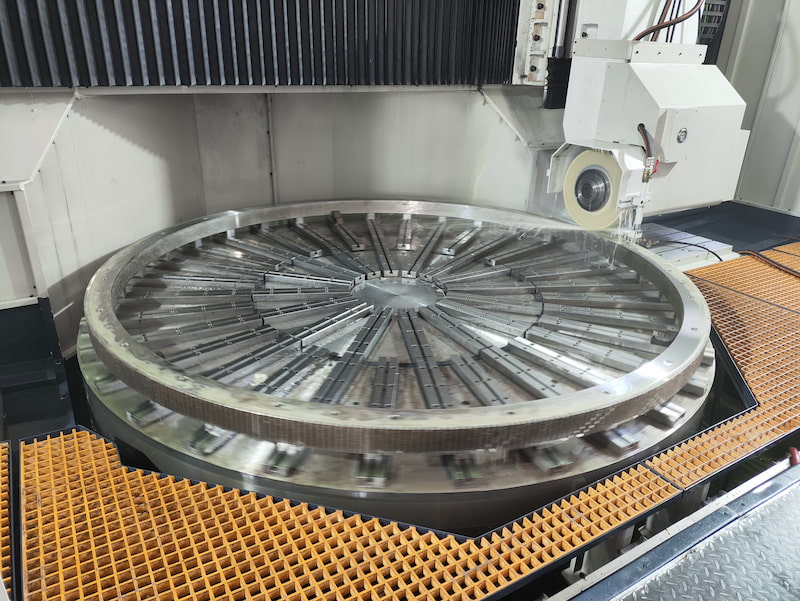

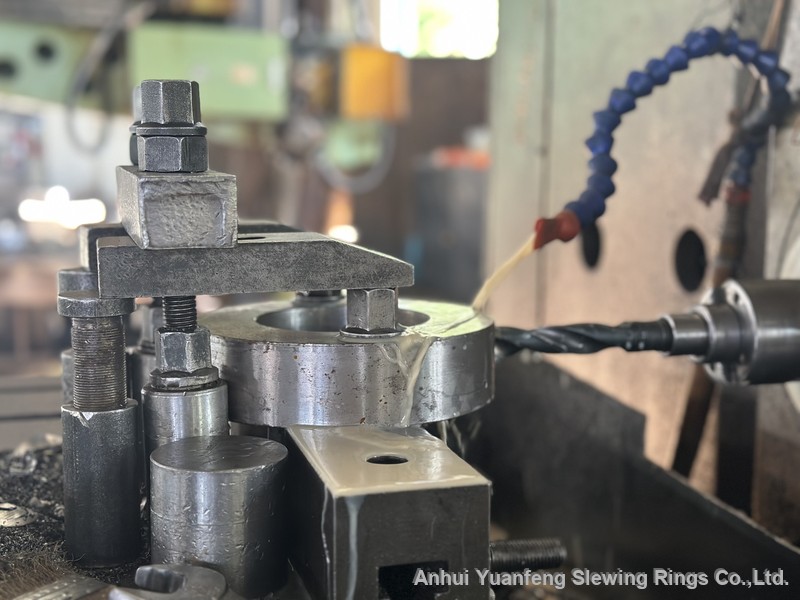

¿El mecanizado se realiza internamente? Los proveedores que subcontratan el torneado, el rectificado o el tallado de engranajes pierden el control sobre la acumulación de tolerancias.
¿Existe inspección con máquina de medición por coordenadas (CMM)? Una máquina de medición por coordenadas verifica la redondez de la pista de rodadura, la posición de los orificios para los pernos y la precisión de los engranajes comparándolos con el plano, no solo mediante una inspección visual.
¿Existe trazabilidad? Cada unidad debe llevar un registro de producción que vincule el lote de material, el tratamiento térmico y los datos de inspección.
¿Cuál es el plazo de entrega? Los rodamientos de giro a medida suelen tardar entre 30 y 45 días. Un proveedor que promete plazos de entrega increíblemente cortos podría estar escatimando en gastos o estar ofreciendo un tamaño estándar que no se ajusta a las necesidades del cliente.

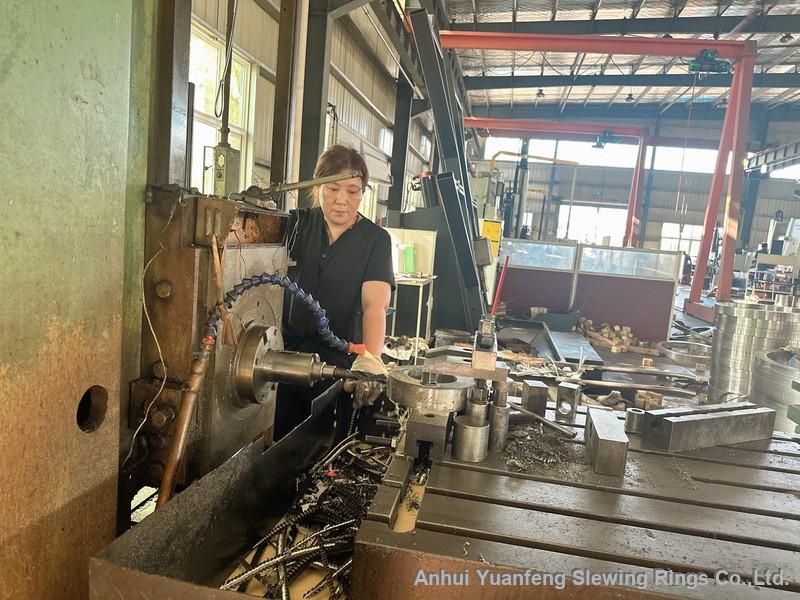

En Anhui Yuanfeng: En nuestras instalaciones de Hefei, mecanizamos, tratamos térmicamente, rectificamos y ensamblamos nuestras piezas. Contamos con inspección mediante máquina de medición por coordenadas Zeiss y un identificador de producto único que garantiza la trazabilidad completa de cada unidad. Nuestro plazo de producción estándar para anillos personalizados es de 40 días.
Caso real: cómo influyen estos cinco factores
Un fabricante de vehículos de transporte de vigas se puso en contacto con nosotros necesitando un cojinete de pivote de dirección para máquinas que transportan vigas de puente de 600 a 900 toneladas. Analizando los cinco factores:
Caso de carga: Predominantemente axial, con un momento significativo debido al terreno irregular. Tipo: Un anillo de bolas de doble hilera de 700 mm ofrece un equilibrio entre capacidad y coste. Material: Acero 42CrMo con pistas de rodadura endurecidas por inducción a HRC 55-62. Precisión: Clase estándar: el pivote no necesita una excentricidad de grado mecanizado. Proveedor: Producción propia con un informe de medición por coordenadas Zeiss para cada anillo.
El resultado: un rodamiento adaptado a las necesidades reales, documentado y con trazabilidad garantizada; no la opción más económica, sino aquella en la que el cliente puede confiar para soportar cargas de hasta 1000 toneladas. Este mismo proceso de cinco factores se aplica a la compra de cualquier rodamiento de giro, independientemente de la máquina.
◆Preguntas frecuentes
Respuestas rápidas para los compradores
P: ¿Cuánto cuesta un cojinete de giro?
El costo depende del diámetro, el tipo, el material, la configuración del engranaje y la precisión. Los anillos estándar pequeños pueden costar unos cientos de dólares; los anillos personalizados de tres filas de gran tamaño pueden alcanzar las decenas de miles. Solicite un presupuesto con los datos de su carga para obtener un precio exacto.
P: ¿Cómo elijo entre rodamientos de giro de bolas de una hilera y de doble hilera?
Los rodamientos de bolas de una hilera y cuatro puntos de contacto soportan cargas moderadas de forma económica. Los rodamientos de bolas de doble hilera ofrecen mayor capacidad de carga y rigidez para aplicaciones de carga media-pesada, como plataformas giratorias de grúas y pivotes de transportadores de vigas.
P: ¿Cuál es el plazo de entrega para un rodamiento de giro personalizado?
El tiempo de producción habitual es de 30 a 45 días, dependiendo del tamaño y las especificaciones. En Yuanfeng, la producción estándar a medida tarda 40 días. Los tamaños en stock se pueden enviar más rápido.
P: ¿Qué información necesito proporcionar para obtener un presupuesto?
Tipo de aplicación, cargas axiales/radiales/de momento, rango de diámetro requerido, velocidad de rotación, requisitos de precisión, especificaciones del engranaje (si las hay) y cantidad. Un dibujo o esquema de la interfaz de montaje resulta de gran ayuda.
P: ¿Cuánto dura un cojinete de giro?
Con una lubricación y un sellado adecuados, los cojinetes de giro suelen durar entre 10 y 20 años en condiciones normales de funcionamiento. La vida útil depende del tipo de carga, el entorno y el mantenimiento.
