Juego libre frente a precarga en rodamientos de giro: cómo elegir para una mesa giratoria de máquina herramienta
Qué hace cada ajuste, cuándo lo necesita una mesa giratoria y qué incluir en su consulta.
Guía de Anhui Yuanfeng Slewing Rings Co., Ltd.
Respuesta rápida
La holgura es el pequeño movimiento libre dentro de un rodamiento; la precarga, también llamada holgura cero, elimina ese movimiento y somete a los elementos rodantes a una ligera presión. En mesas giratorias para mandrinadoras, fresadoras y tornos verticales, un rodamiento precargado o de holgura cero suele proporcionar mayor rigidez y posicionamiento, aunque a costa de un mayor par de rotación. Para aplicaciones lentas, de baja exigencia o que no requieren precisión, la holgura normal suele ser suficiente y más económica. La elección correcta depende de la carga de corte, la precisión requerida y la potencia del motor.
Conclusiones clave
1. La holgura es normal, no un defecto: Una pequeña holgura axial y radial permite que el rodamiento gire libremente, absorbe la dilatación térmica y posibilita el montaje.
2. La precarga es una decisión deliberada: Al eliminar la holgura, aumenta la rigidez, la repetibilidad del posicionamiento y la resistencia a las vibraciones, al tiempo que incrementa el par de torsión y el calor de rotación.
3. Las mesas giratorias de precisión suelen necesitar precarga o ajuste a cero: Cualquier holgura permite que la mesa se incline o se desplace bajo la fuerza de corte, lo que se manifiesta como un acabado superficial deficiente y errores de posicionamiento después de la indexación.
4. Una mayor precarga no siempre es mejor: Un exceso de par motor aumenta la demanda, genera calor a alta velocidad, acelera el desgaste y hace que el rodamiento sea menos tolerante a las superficies de montaje irregulares.
5. Especifique la condición en números: Indique la holgura o precarga objetivo, la dirección para medirla y el par admisible, ya que "holgura cero" y "precarga" no son lo mismo para todos los proveedores.
¿Qué es la holgura en un cojinete de giro?
Cada cojinete de giro tiene cierta libertad de movimiento entre su anillo interior y exterior. Esto se mide en dos direcciones:
- Espacio libre axial: hasta qué punto un anillo puede moverse hacia arriba y hacia abajo en relación con el otro.
- Holgura radial: hasta qué punto puede moverse un anillo lateralmente con respecto al otro.
La holgura no es un defecto. Una pequeña cantidad permite que el rodamiento gire libremente, tolera la dilatación térmica y facilita el montaje. Los problemas surgen cuando hay demasiada holgura para la función o cuando no hay ninguna donde se necesita.
¿Qué es la precarga (holgura cero)?
Un rodamiento precargado está diseñado de manera que los elementos rodantes, ya sean bolas o rodillos, se comprimen ligeramente entre las pistas de rodadura. No presenta holgura y soporta una pequeña carga interna antes de que se aplique cualquier carga externa.
El término «juego cero» se utiliza comúnmente para referirse a un rodamiento sin holgura apreciable. En rigor, un rodamiento puede tener una holgura que va desde ligeramente suelta hasta juego cero, o incluso una precarga definida. Asegúrese de que usted y su proveedor utilicen la misma terminología para la misma condición y especifiquen el valor objetivo con cifras.
Cómo se comparan
| Propiedad | Despeje normal | Precargado / holgura cero |
|---|---|---|
| Juego libre | Pequeño pero presente | Ninguno |
| Rigidez bajo carga | Más bajo | Más alto |
| Repetibilidad del posicionamiento | Justo | Mejor |
| Resistencia a las vibraciones y al traqueteo | Más bajo | Más alto |
| Par de fricción rotacional | Más bajo | Más alto |
| Calentar a gran velocidad | Más bajo | Más alto |
| Sensibilidad al error de montaje | Más bajo | Más alto |
| Costo | Más bajo | Más alto |
¿Por qué las mesas giratorias a menudo necesitan precarga?
Una mesa giratoria transporta una pieza de trabajo mientras una herramienta de corte ejerce presión sobre ella. Cualquier holgura en el rodamiento permite que la mesa se incline o se desplace bajo esa fuerza. El resultado puede ser:
- Acabado superficial deficiente o marcas de vibración
- Errores de posicionamiento tras la indexación
- Desgaste irregular de la pista con el paso del tiempo.
Eliminar la holgura mejora la rigidez, razón por la cual los fabricantes de máquinas herramienta generalmente prefieren diseños precargados o de holgura cero para mesas giratorias de precisión, especialmente en máquinas de corte pesado.
Las ventajas y desventajas de la precarga
Una mayor precarga no siempre es mejor. Un exceso puede causar:
- Alto par de rotación, que necesita un motor de accionamiento más potente
- acumulación de calor, especialmente a velocidades más altas
- Desgaste más rápido si el cojinete está sometido a una tensión excesiva
- Sensibilidad a la superficie de montaje. Un rodamiento sin juego no puede tolerar superficies de montaje irregulares como sí puede hacerlo uno suelto.
En rotaciones a baja velocidad, como una mesa que gira solo unas pocas revoluciones por minuto, el calor rara vez es el problema. El par de torsión y la precisión del montaje son más importantes.
¿Qué tipos de rodamientos se utilizan?
Rodamientos de giro de bolas de cuatro puntos de contacto
Se pueden construir con holgura cero controlando el tamaño de la bola en relación con la pista de rodadura. Son adecuados para cargas moderadas y cargas combinadas en espacios reducidos.
Cojinetes de giro de rodillos cruzados
Tienen una rigidez elevada para su tamaño. Suelen ser la primera opción cuando la precisión y la rigidez son primordiales.
Para una comparación entre los dos tipos, consulte nuestra guía sobre rodamientos para mesas giratorias.
Cómo decidir
| Tu situación | Elección típica |
|---|---|
| Corte intermitente intenso, posicionamiento de precisión | Rodillo cruzado con holgura cero o precargado |
| Cargas moderadas, espacio compacto | Contacto de cuatro puntos con distancia al suelo cero |
| Baja velocidad, uso ligero, no requiere precisión. | Despeje normal |
| Equipos con grandes fluctuaciones de temperatura | Despacho normal o consultar con el proveedor. |
Si tiene dudas, envíe al proveedor los detalles de su aplicación: carga, velocidad, requisitos de precisión y método de montaje. Un buen proveedor le solicitará esta información antes de recomendarle un diseño.
Qué especificar al solicitar un presupuesto
Para evitar malentendidos, indique estos puntos por escrito:
| 1. Condición de holgura o precarga | Si es posible, indique los números y la dirección: axial, radial o ambas. |
| 2. Cómo se medirá | Por ejemplo, mediante un indicador de cuadrante en un banco de pruebas. |
| 3. Par de torsión máximo admisible | Si su disco duro es limitado |
| 4. Requisitos de precisión | Por ejemplo, el desgaste de las superficies de montaje. |
| 5. Detalles de montaje | Incluyendo la planitud de las superficies de montaje y la disposición de los tornillos. |
El montaje es tan importante como el rodamiento.
Un rodamiento de tolerancia cero solo funciona correctamente si se apoya sobre superficies planas y rígidas. Las superficies irregulares pueden deformar los anillos y crear puntos de fricción. Siga las instrucciones del proveedor sobre la secuencia y el par de apriete de los pernos, y compruebe que el rodamiento gira suavemente con la mano antes de someter la máquina a carga.
Lo que podemos hacer

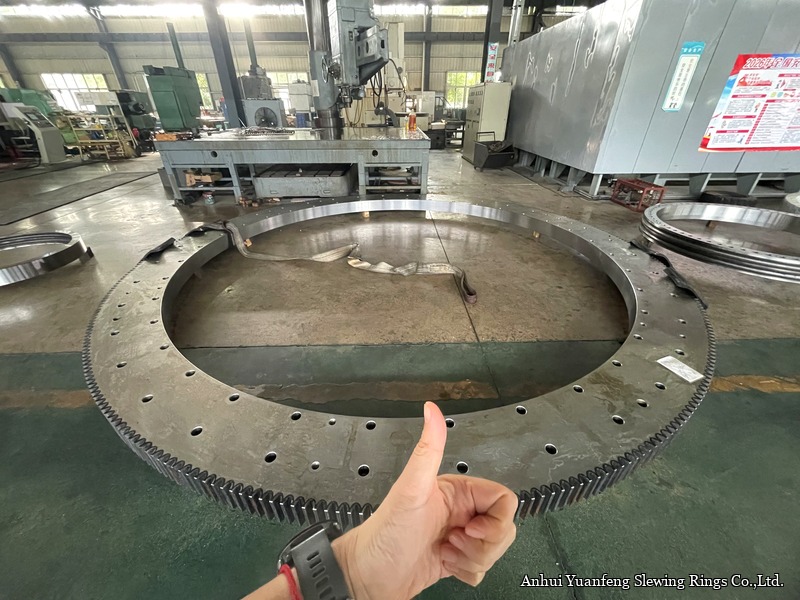

Anhui Yuanfeng Slewing Rings Co., Ltd. fabrica coronas de giro según los planos del cliente, incluyendo configuraciones de rodillos cruzados y de holgura cero, desde 200 mm hasta 6000 mm, en acero 42CrMo y 50Mn con pista de rodadura endurecida por inducción. Las dimensiones se verifican con nuestra máquina de medición por coordenadas Zeiss propia, y contamos con las certificaciones ISO 9001 y CE.
El primer anillo o el de repuesto se puede pedir como una sola pieza. La producción del primer anillo establece un plano aprobado que conservamos en nuestros archivos. Los pedidos repetidos y por lotes de otras máquinas del mismo modelo se procesan con ese mismo plano, por lo que no se repite el trabajo de dimensionamiento y cada anillo posterior al primero se produce de forma más rápida y económica. Antes de realizar el pedido, es útil saber cuántas máquinas de ese modelo utiliza y cuántas de ellas necesitarán un rodamiento, para que la primera consulta se pueda planificar como un lote único en lugar de realizar compras de emergencia por separado.
El tiempo de producción típico es de unos 40 días.El flete marítimo se cotiza por separado. Necesitamos un plano o parámetros detallados para comenzar. No ofrecemos ingeniería inversa ni diseño desde cero, y algunas configuraciones están fuera de nuestra capacidad de fabricación actual. Le informaremos en la etapa de viabilidad si la suya es una de ellas.
Preguntas frecuentes
Juego y precarga en los cojinetes de giro para mesas giratorias
P: ¿Es lo mismo la holgura cero que la precarga?
No exactamente. Juego cero significa que no hay juego libre medible. Precarga significa que los elementos rodantes están sometidos a una ligera presión. Acuerde la condición exacta y cómo se medirá antes de realizar el pedido.
P: ¿Un rodamiento precargado se desgasta más rápido?
No, si la precarga es correcta y el rodamiento está bien montado. Una precarga excesiva o un montaje deficiente son lo que acorta su vida útil.
P: ¿Necesito precargar una mesa de baja velocidad?
No siempre. Si la mesa gira lentamente, soporta una carga ligera y no requiere alta precisión, la holgura normal puede ser suficiente. La precarga es más importante cuando las fuerzas de corte y la precisión de posicionamiento son cruciales.
P: ¿Pueden fabricar un rodamiento de repuesto para una mesa giratoria existente?
Sí, si nos facilita un dibujo o las medidas detalladas de la pieza antigua, incluyendo la holgura o la precarga necesarias. Analizamos la viabilidad y preparamos un dibujo para su aprobación antes de la producción.
P: ¿Qué tipos de rodamientos son adecuados para una mesa giratoria de máquina herramienta?
Los rodamientos de giro de rodillos cruzados suelen ser la primera opción cuando la rigidez y la precisión son primordiales, debido a su gran rigidez en relación con su tamaño. También se pueden fabricar rodamientos de giro de bolas de cuatro puntos de contacto con holgura cero para adaptarse a cargas moderadas y combinadas en espacios reducidos.
P: ¿Qué información necesita un proveedor para cotizar un rodamiento para mesa giratoria?
Un dibujo o parámetros detallados: diámetro exterior, diámetro interior, alturas de los anillos, detalles de montaje, datos de los engranajes (si corresponde) y el espacio libre o precarga requerido. Indicar la carga, la velocidad y la precisión objetivo ayuda al proveedor a confirmar la configuración correcta.
¿Cómo elegir un rodamiento para una mesa giratoria? Deje un mensaje con su dibujo o parámetros clave, incluyendo el espacio libre o la precarga requerida; nuestros ingenieros le responderán en un plazo de 24 horas.
