Corona dentada de giro de rodillos cruzados de precisión para maquinaria

Anillo de giro de rodillos cruzados de precisión

Precisión anillo de giro de rodillos cruzados Cuenta con rodillos cilíndricos dispuestos transversalmente a 90°. Una sola unidad soporta simultáneamente carga axial, carga radial y momento de vuelco. Su estructura compacta y delgada, con precarga para un ajuste perfecto, ofrece alta precisión de rotación y rigidez superior. Los anillos interior y exterior separables facilitan la instalación y ahorran espacio. Se utiliza ampliamente en aplicaciones rotativas de precisión de baja a media velocidad, como articulaciones de robots, mesas giratorias de precisión, cardanes ópticos y equipos de indexación para inspección. Requiere una base de montaje plana y rígida, y no es apto para cargas de impacto elevadas.

Características y ventajas de rendimiento

Alta precisión rotacional: pistas de rodadura endurecidas con precisión y rectificadas con mínimo desviaciones radiales y axiales. Disponible en grados de precisión P4/P5. Admite una ligera holgura o una configuración de holgura cero precargada para aplicaciones de posicionamiento e indexación con baja oscilación.

Fácil instalación: mMontaje mediante orificios pasantes en los anillos interior y exterior para una fijación directa con pernos. Los anillos interior y exterior separables simplifican el montaje. Ahorra espacio en la máquina y reduce el peso total.

Alta rigidez: la disposición de rodillos cruzados permite una carga multidireccional, una gran resistencia al vuelco y una baja deflexión bajo carga. La precarga aumenta aún más la rigidez general y mejora la resistencia a cargas excéntricas en comparación con los rodamientos de giro convencionales.

Especificación

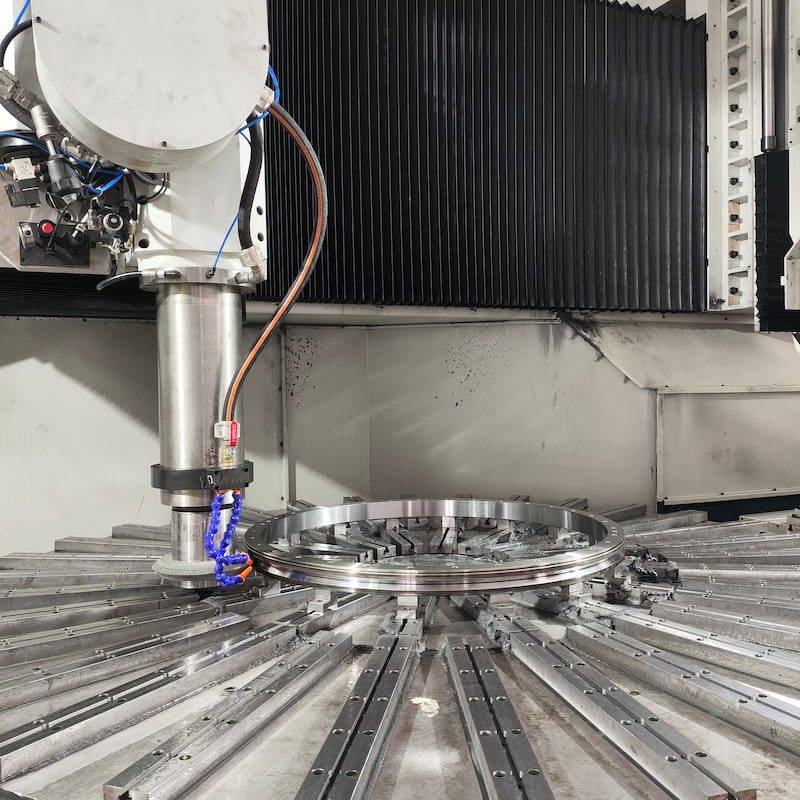

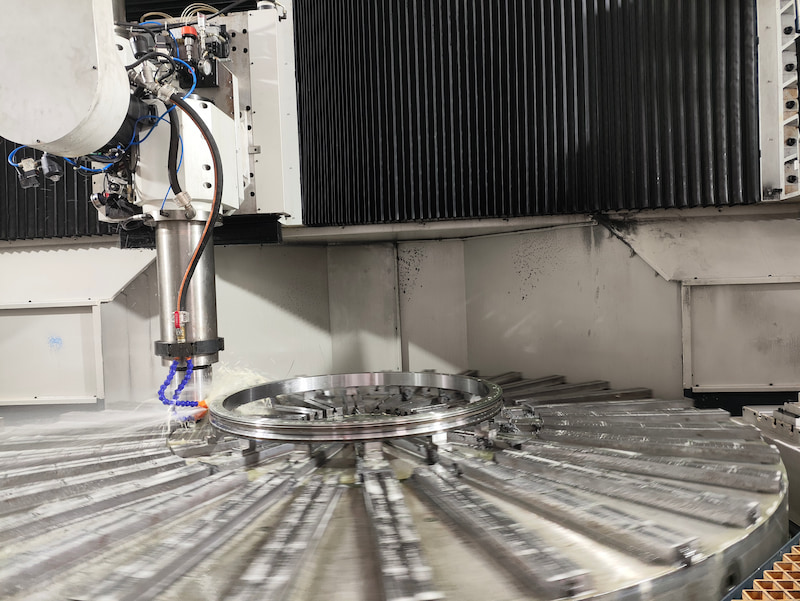

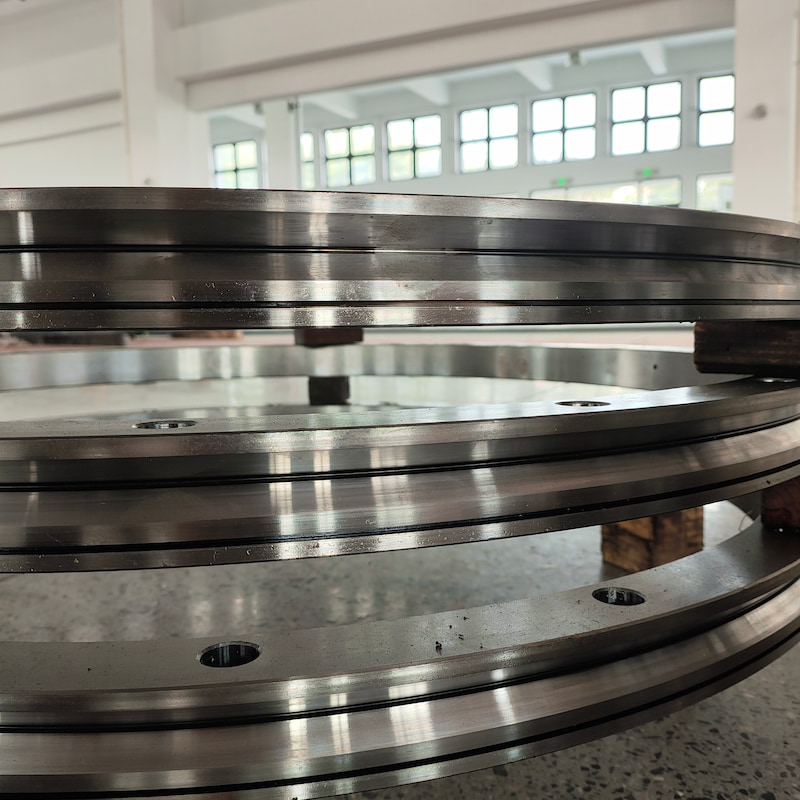

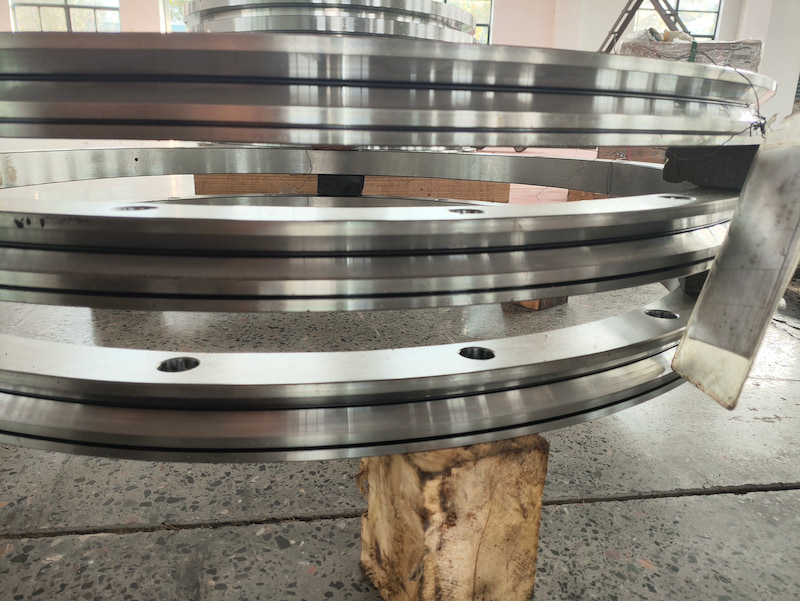

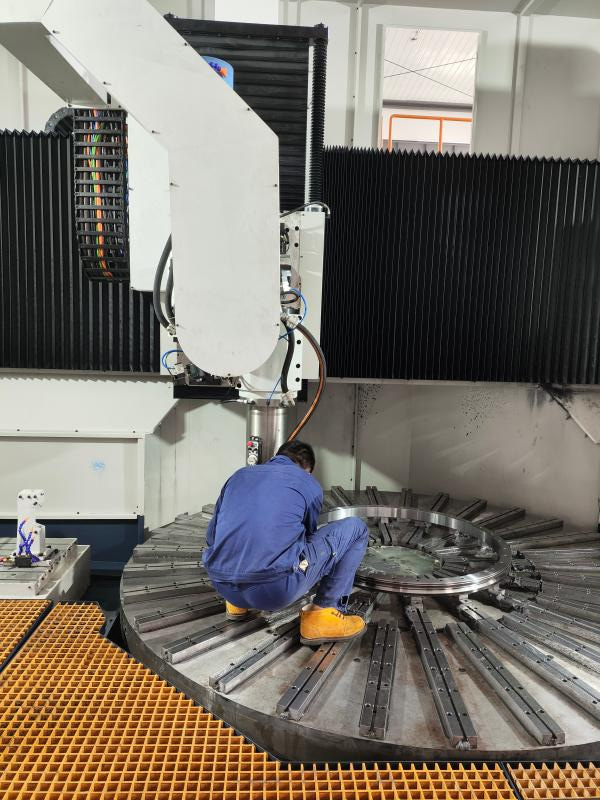

Nuestro escaparate

¿Por qué elegirnos?

Producto a medida según sus dibujos o muestras.

Soporte técnico profesional en cualquier momento.

Planos de personalización / OEM / ODM disponibles

Precio directo de fábrica, entrega estable.

Inspección de calidad rigurosa y juego completo de documentos de envío.

Entrega rápida y embalaje seguro (palet/caja de madera contrachapada).

Garantía de calidad de un año

Área para compartir

Preguntas frecuentes

1. ¿Cuál es la diferencia entre? anillo de giro de rodillos cruzados y ¿Anillos de giro ordinarios?

El anillo de giro de rodillos cruzados de precisión adopta una estructura de rodillos cilíndricos cruzados a 90° con contacto lineal. Puede soportar cargas axiales, radiales y de vuelco simultáneamente, proporcionando alta rigidez y precisión de posicionamiento, y puede precargarse para eliminar la holgura. Los rodamientos de giro convencionales suelen utilizar un diseño de contacto de punta esférica, principalmente para condiciones de carga pesada. Presentan una holgura rotacional relativamente grande, menor rigidez y precisión de posicionamiento, y generalmente no son adecuados para el indexado de precisión microángulo.

2. ¿Qué problemas potenciales pueden surgir durante el funcionamiento rutinario y qué medidas preventivas deben adoptarse?

Algunos fallos comunes son: picaduras en la pista de rodadura, desgaste, fallo del sello y marcas causadas por partículas externas. Es necesario reponer la grasa periódicamente para evitar la entrada de polvo y fluidos. La deformación de la base de montaje afectará directamente a la precisión del rodamiento. Una sobrecarga provocará marcas permanentes en los rodillos y una pérdida irreversible de precisión.

Para consultas técnicas o presupuestos personalizados, por favor, facilite los parámetros del engranaje (módulo, número de dientes, ancho de cara, requisitos de precisión, condiciones de funcionamiento, etc.). Nuestro equipo de ingeniería le ofrecerá una solución profesional adaptada a sus necesidades específicas.
