Selección de cojinetes de giro
Una guía práctica para compradores primerizos
¿Buscas tu primer anillo de giro? Esto es lo que necesitas saber.
¿Qué es un? cojinete de giro? Se trata de un cojinete de rotación de gran diámetro que soporta una plataforma giratoria a la vez que recibe cargas axiales, radiales y de momento simultáneamente. A diferencia de un cojinete estándar, se presenta como una unidad autónoma con anillo interior, anillo exterior, elementos rodantes, orificios de montaje y, a menudo, dientes de engranaje integrados, atornillada directamente a la estructura sin una carcasa separada.
Para quienes compran por primera vez, las especificaciones técnicas de los rodamientos de giro pueden resultar abrumadoras. Esta guía explica las decisiones clave que deberá tomar, aclara el significado de los términos técnicos en su aplicación y le ayuda a formular las preguntas adecuadas al comparar proveedores.
1. Entienda su carga
Tres fuerzas que toda hoja de especificaciones espera que conozcas.
Cada proveedor de cojinetes de giro Se preguntará sobre la carga. Pero "carga" no es un solo número, sino tres. Acertar con estos datos es el paso más importante para seleccionar el rodamiento adecuado.
Carga axial
Fuerza que actúa a lo largo del eje de rotación, ya sea hacia arriba o hacia abajo. Una pieza pesada sobre una mesa giratoria que ejerce presión vertical hacia abajo constituye una carga puramente axial. La mayoría de las aplicaciones presentan algún componente axial.
Carga radial
Fuerza que actúa lateralmente, perpendicular al eje de rotación. Fuerza de corte lateral sobre la mesa de una máquina herramienta o sobre el brazo de una grúa que oscila lateralmente. Suele ser menor que las cargas axiales y de momento en aplicaciones de grúa.
Carga de momento (momento de inclinación)
No se trata de un empuje unidireccional, sino de una fuerza que intenta volcar el cojinete. Esto ocurre cuando una carga se desplaza del eje central del cojinete, como cuando una grúa levanta un objeto con el brazo extendido. Esta suele ser la carga predominante en equipos de pluma y la que con mayor frecuencia subestiman quienes los compran por primera vez.
Por qué es importante: Las distintas aplicaciones generan diferentes combinaciones de carga. La mesa giratoria de una máquina herramienta está sometida principalmente a cargas axiales. Una grúa soporta simultáneamente cargas axiales, radiales y de momento significativas. Un proveedor que solo pregunta "¿cuánto pesa su carga?" sin diferenciar estas tres cargas probablemente esté especificando un rodamiento inadecuado.
2. Elija la estructura de soporte adecuada.
Cuatro tipos estándar, cada uno con un propósito de diseño diferente.
Los rodamientos de giro vienen en algunas configuraciones internas estándar. Elegir el adecuado depende de la magnitud de la carga, los requisitos de precisión y el presupuesto:
| Tipo | Capacidad de carga | Precisión | Lo mejor para |
|---|---|---|---|
| Pelota de una sola fila | Moderado | Estándar | Mesas giratorias generales, grúas pequeñas, plataformas aéreas |
| Pelota de doble fila | Moderado-Alto | Estándar | Grúas medianas, mesas giratorias grandes |
| Rodillo transversal | Alto | Muy alto | Mesas giratorias CNC, automatización, robótica, maquinaria de precisión |
| Rodillo de tres filas | Ultra alta | Alto | Excavadoras de gran tamaño, equipos de minería, turbinas eólicas, maquinaria portuaria. |
Consejo de selección: Si su aplicación requiere alta precisión de rotación y tolerancia cero (por ejemplo, una mesa giratoria para máquinas CNC), el rodillo transversal es la opción estándar a pesar de su mayor costo. Si la capacidad de carga es su principal preocupación y la precisión es secundaria, un diseño de bolas de tres o dos filas puede ofrecer una mejor relación calidad-precio.
3. Materiales y tratamiento térmico
¿Qué se necesita para que un rodamiento dure mucho tiempo?
Dos tipos de acero dominan la industria de los rodamientos de giro: 42CrMo y 50 millonesAmbos son aceros estructurales aleados, pero cumplen funciones ligeramente diferentes:
42CrMo (aleación de cromo-molibdeno)
Mayor tenacidad y resistencia al impacto. Responde excepcionalmente bien al endurecimiento por inducción de la pista de rodadura. Ideal para rodamientos sometidos a cargas de choque, arranques y paradas frecuentes, o donde la fiabilidad bajo cargas variables es fundamental. Dureza típica tras el temple y revenido: núcleo HRC 28-32, con superficie de la pista de rodadura endurecida a HRC 55-62.
50Mn (Acero al manganeso)
Excelente resistencia al desgaste con un menor coste de material. Adecuado para aplicaciones de carga moderada donde el espectro de carga es predecible y los impactos son mínimos. Común en rodamientos pequeños o proyectos donde el coste es un factor crítico.
Endurecimiento por inducción de la pista de rodadura
La pista de rodadura es la superficie ranurada por donde ruedan los elementos rodantes. El endurecimiento por inducción calienta únicamente la capa superficial de la pista (normalmente de 2 a 4 mm de profundidad) mediante un calentamiento localizado rápido seguido de un enfriamiento veloz, lo que deja el núcleo de acero más resistente y menos quebradizo. Esta combinación —superficie dura, núcleo resistente— permite que la pista de rodadura soporte millones de ciclos de rodadura sin agrietarse.
Consejo para el comprador: La profundidad de la capa endurecida (el espesor real medido de la superficie endurecida) es una de las especificaciones menos divulgadas en la industria. Solicite a su proveedor un informe de prueba de gradiente de dureza, preferiblemente de un laboratorio independiente. Una profundidad de 2 a 4 mm es típica para la mayoría de las pistas de rodadura de rodamientos de giro, pero es mejor confirmarlo con datos que confiar en un solo valor en un presupuesto.
4. Verificación de precisión y calidad
Cómo saber si el rodamiento realmente cumplirá con sus especificaciones.
La precisión se suele expresar como una tolerancia de excentricidad: cuánto se desvía la pista de rodadura de un círculo perfecto durante la rotación. Para tareas de rotación generales, se aceptan tolerancias más amplias. Para centros de mecanizado o aplicaciones que requieren un posicionamiento preciso, se especifican clases de precisión más estrictas.
Inspección CMM
A Máquina de medición por coordenadas (MMC) Es el método estándar para verificar si un rodamiento personalizado o de precisión cumple con las tolerancias de su plano antes del envío. Mide la redondez de la pista de rodadura, la posición de los orificios para los pernos, la precisión de los dientes del engranaje y otras dimensiones críticas. Un proveedor con capacidad de CMM propia puede proporcionar un informe de inspección para cada rodamiento personalizado; solicítelo.
5. Tallas personalizadas frente a tallas estándar
Cuando lo estándar no se ajusta a las necesidades.

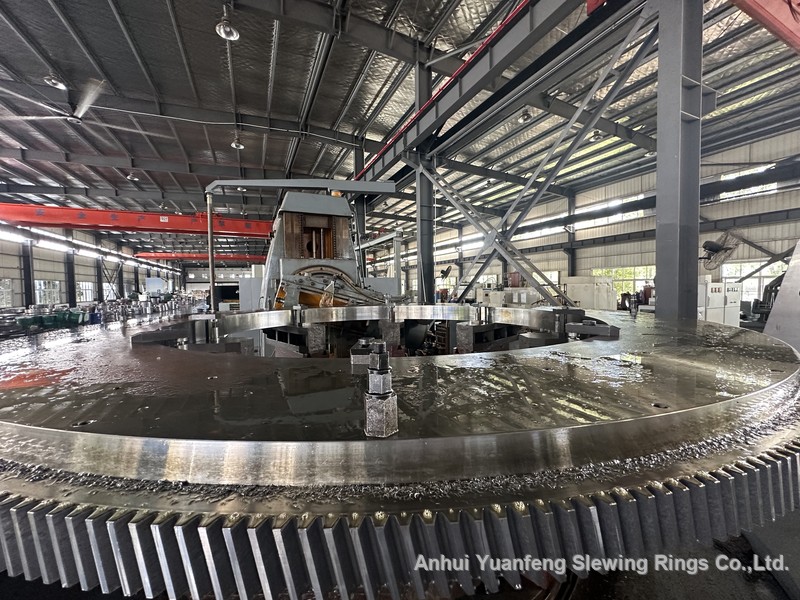

Muchas aplicaciones de rodamientos de giro requieren dimensiones, patrones de pernos o configuraciones de engranajes que no se encuentran en los catálogos estándar. Esto es especialmente común en la reconstrucción de máquinas herramienta, la modernización de equipos o en estructuras no estándar donde el rodamiento original necesita un reemplazo directo.

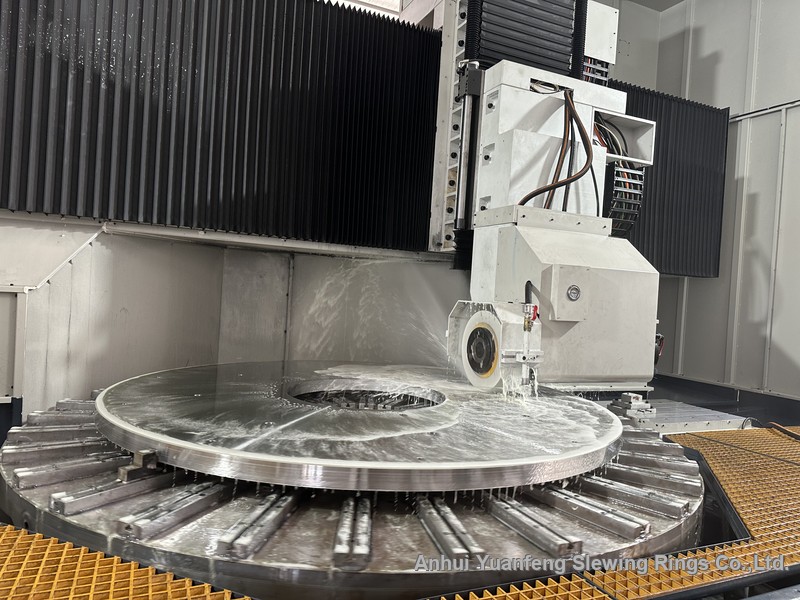

A cojinete de giro personalizado Está diseñado según el patrón de pernos, la caja de carga, el módulo de engranajes y las dimensiones específicas del comprador. Los fabricantes con capacidad propia de forjado, mecanizado y tratamiento térmico pueden producir tamaños personalizados a partir de una sola pieza; no se requiere un mínimo de producción en masa.
Qué información se debe proporcionar para obtener un presupuesto personalizado: Un plano acotado o un boceto que muestre el círculo de pernos, el diámetro interior/exterior, la altura total, el módulo del engranaje y el número de dientes (si corresponde), así como las condiciones de carga. Si no dispone de un plano, una descripción de la estructura de acoplamiento y la aplicación será suficiente para que un fabricante experimentado pueda sugerir un diseño adecuado.
6. Cómo empezar
Cuando esté listo para adquirir un rodamiento de giro, aquí tiene una sencilla lista de verificación que debe reunir antes de contactar con los proveedores:
1. Tipo de aplicación (grúa, máquina herramienta, turbina eólica, etc.)
2. Cargas estimadas: axiales, radiales y de momento por separado.
3. Diámetro interior requerido, diámetro exterior y altura total
4. Requisitos de velocidad y precisión de rotación
5. Especificaciones del engranaje: dientes internos o externos, módulo, número de dientes.
6. Entorno operativo (interior, exterior, rango de temperatura, humedad, polvo)
7. Cantidad objetivo y plazo de entrega
Un proveedor con experiencia en diversos sectores suele poder sugerir la configuración más rentable una vez que se tienen claros estos aspectos básicos. No dude en enviar un boceto o describir su configuración actual; incluso la información incompleta es suficiente para una recomendación preliminar.
¿Tienes algún proyecto en mente?
Envíenos los detalles de su aplicación o un dibujo, y le recomendaremos la configuración de cojinete de giro adecuada para sus necesidades.
