Cojinetes de giro en vehículos de transporte de vigas
Cómo un anillo de giro de 700 mm mantiene en movimiento vigas de 1000 toneladas.
Caso práctico de Anhui Yuanfeng
¿Qué es un vehículo de transporte por haz? Un vehículo transportador de vigas (también llamado transportador de vigas) es una máquina especializada que se utiliza en la construcción de puentes para transportar vigas cajón de hormigón prefabricado desde la planta de prefabricación hasta la obra. Una sola viga puede pesar entre 800 y 1200 toneladas, y el vehículo que la transporta puede tener 40 o más ruedas dispuestas en varios ejes con dirección independiente.
Cada grupo de ejes de dirección pivota sobre un cojinete de giro. Este cojinete debe transmitir la carga total del eje al chasis, permitiendo a la vez una rotación precisa de la dirección, a menudo bajo cargas extremas, impactos y en condiciones de obra sucias. Esto convierte a los transportadores de vigas en una de las aplicaciones más exigentes para un cojinete de giro de este tamaño.
Aplicación: Dirección multieje bajo carga pesada
Por qué este vehículo exige más de un rodamiento que de una grúa.
Un transportador de vigas no gira rápidamente. Su movimiento de dirección es lento —normalmente unos pocos grados por segundo—, pero las fuerzas implicadas son enormes. Cada grupo de ejes soporta una parte de la carga útil total, y cada movimiento de dirección se realiza a plena carga, sobre terreno irregular, a menudo a baja velocidad y con un par motor elevado.
Características de carga
A diferencia de un anillo de giro de la grúa, que soporta grandes cargas de momento desde una pluma desplazada, un cojinete transportador de vigas funciona con un perfil de carga diferente:
| Tipo de carga | Magnitud | Fuente |
|---|---|---|
| Carga axial | Dominante | Peso de la viga a través de cada eje |
| Carga radial | Moderado | Fuerzas laterales al girar |
| Carga de momento | Moderado-Alto | Cargas descentradas en terreno irregular |
Implicaciones de diseño: El apoyo debe seleccionarse principalmente en función de su capacidad de carga axial, con suficiente capacidad de momento para soportar terrenos irregulares. El sobredimensionamiento es común en esta aplicación, ya que el costo de una falla en obra (un transportador averiado que bloquea una obra de construcción de puentes) supera con creces el costo de un apoyo de mayor tamaño.
El anillo de giro de 700 mm que fabricamos para esta aplicación.
Diámetro compacto con especificaciones de alta resistencia.
El cojinete del pivote de dirección para este transportador de vigas tiene un diámetro exterior de 700 mm, compacto para los estándares de anillos de giro, pero diseñado para un uso intensivo. Nuestra serie de producción para esta aplicación utilizaba 42CrMo Acero con endurecimiento por inducción de las pistas de rodadura, pistas rectificadas y un patrón de montaje atornillado que coincide con el módulo del eje del cliente.
Con este diámetro, los desafíos de fabricación son diferentes a los de anillos más grandes. Las tolerancias, que varían con el diámetro, son más estrictas en términos absolutos, y el patrón de dureza de la pista de rodadura debe verificarse cuidadosamente, ya que la zona endurecida representa una fracción mayor de la sección total.
Especificaciones clave
| Parámetro | Especificación |
|---|---|
| Diámetro exterior | 700 mm |
| Material | 42CrMo, templado y revenido |
| Tratamiento de canalización | Endurecido por inducción, HRC 55-62 |
| Final de la carrera | Suelo |
| Montaje | Patrón de pernos según plano del cliente |
| Inspección | Máquina de medición por coordenadas Zeiss, informe completo con cada unidad. |
Desde el forjado hasta el anillo terminado

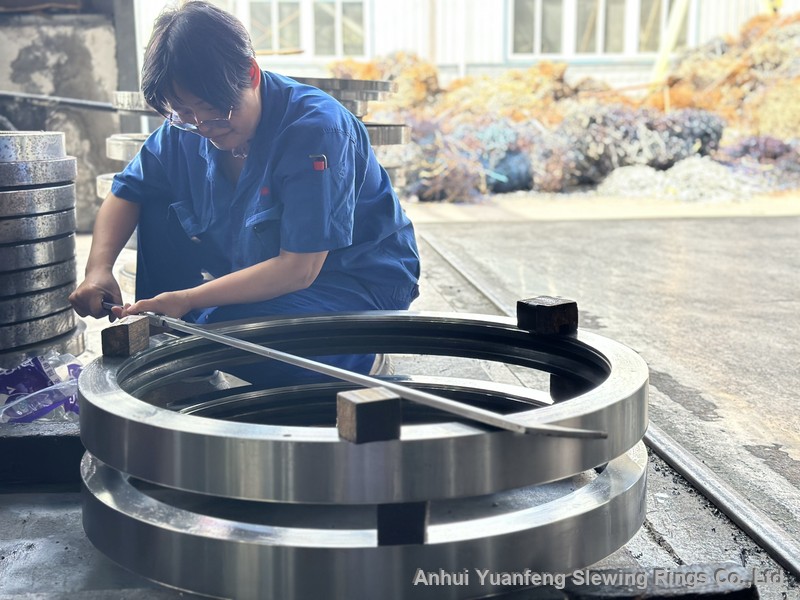

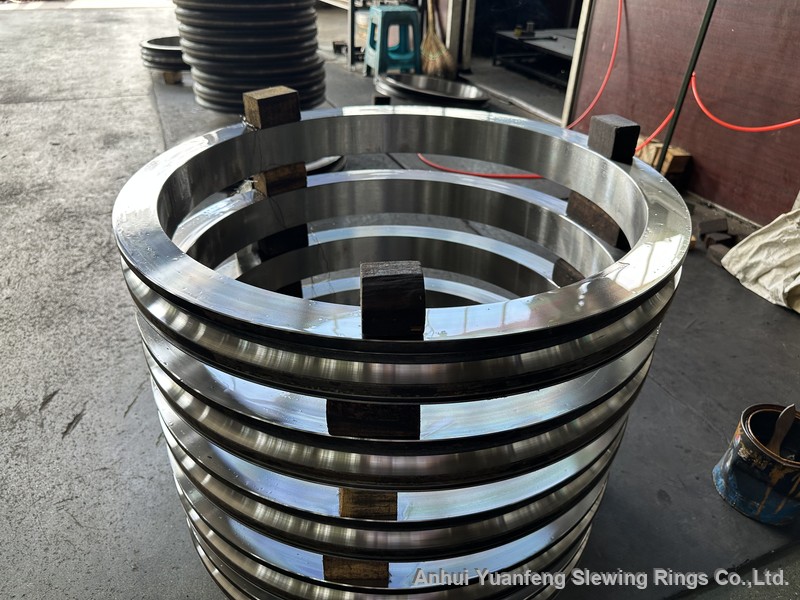

Las fotos anteriores muestran los anillos de 700 mm en la etapa de semiacabado, después del torneado, con la geometría de la pista de rodadura ya cortada. Los siguientes pasos en nuestras instalaciones de Hefei son el endurecimiento por inducción de la pista de rodadura, el rectificado a la tolerancia final, el taladrado de los orificios para los pernos y una inspección completa con máquina de medición por coordenadas (CMM) antes del ensamblaje de los elementos rodantes.
Para una aplicación de transporte de haz, prestamos especial atención a dos cosas durante la fabricación:
Verificación de la profundidad de la capa endurecida
La pista de rodadura de un anillo de 700 mm soporta una mayor tensión de contacto por unidad de área que un anillo de mayor tamaño bajo la misma carga axial. La profundidad de la capa endurecida debe verificarse mediante pruebas de gradiente de dureza, no solo mediante una lectura superficial; normalmente es de 2 a 4 mm para este tamaño de sección, lo cual se confirma con un informe de prueba de terceros si se solicita.
Precisión del perno de montaje
El rodamiento se atornilla directamente al módulo del eje sin necesidad de ajustar la carcasa. La tolerancia de la posición de los orificios de los pernos debe ser lo suficientemente ajustada para que el rodamiento encaje en su lugar sin necesidad de escariado in situ. Verificamos el patrón completo de los pernos mediante medición con CMM antes del envío.
Por qué el pivote de dirección es el lugar adecuado para un anillo de giro
Cada módulo de eje de un transportador de vigas necesita girar de forma independiente para que el vehículo pueda sortear radios de curvatura reducidos en las obras. El cojinete de giro en el pivote cumple tres funciones a la vez: soporta la carga vertical de la viga, permite una rotación suave para la dirección y mantiene estable el eje de dirección ante fuerzas laterales.
Los diseños alternativos, como los pivotes o los casquillos, se desgastan rápidamente bajo esta combinación de carga axial pesada y rotación lenta con alto par. Una pista de rodadura endurecida y rectificada con elementos rodantes soporta millones de ciclos de dirección con un desgaste mínimo y intervalos de mantenimiento predecibles.
¿Por qué los clientes eligen Yuanfeng para esta aplicación? Fabricamos el anillo internamente a partir de acero en bruto; no subcontratamos el mecanizado ni el tratamiento térmico. Cada unidad se envía con un informe de inspección CMM y trazabilidad completa del proceso de producción. Para un componente ubicado en lo profundo de una máquina de 1000 toneladas, esta documentación es fundamental para garantizar un mantenimiento predecible.
Rodamientos de giro a medida para vehículos de uso especial
Los transportadores de vigas, las tuneladoras, las plataformas de perforación y otros vehículos de uso especial dependen de cojinetes de giro diseñados para su caso de carga específico. Anhui Yuan FengFabricamos coronas de giro de 200 mm a 6000 mm en configuraciones de una hilera de bolas, doble hilera de bolas, rodillos cruzados y rodillos de tres hileras, diseñadas a medida según su patrón de pernos, requisitos de carga y especificaciones de engranajes.
Envíenos los detalles de su aplicación o un dibujo, y le recomendaremos la configuración adecuada para su vehículo.
Preguntas frecuentes
Respuestas rápidas para compradores que buscan coronas de giro para vehículos de uso especial.
P: ¿Qué tamaño de cojinetes de giro utilizan los vehículos de transporte de vigas?
Los cojinetes de pivote de dirección en los transportadores de vigas suelen tener un diámetro exterior de entre 500 mm y 1200 mm, dependiendo de la carga por eje. El anillo de 700 mm que se muestra en este artículo es un tamaño común para transportadores de capacidad media que transportan vigas de entre 600 y 900 toneladas.
P: ¿Qué tipo de rodamiento es el mejor para el pivote de dirección de un vehículo?
Los rodamientos de bolas de cuatro puntos de contacto de una hilera son la opción más común para los pivotes de dirección, ya que equilibran la capacidad de carga, el costo y la altura compacta. Los rodamientos de rodillos de tres hileras se utilizan únicamente en los transportadores más pesados, donde las cargas de momento derivadas de terrenos irregulares son extremas.
P: ¿Qué tipo de acero se recomienda para los anillos de giro de alta resistencia?
El acero 42CrMo es el preferido para aplicaciones en vehículos debido a su tenacidad ante cargas de impacto y su excelente respuesta al endurecimiento por inducción en la pista de rodadura (superficie HRC 55-62). El acero 50Mn es una alternativa rentable para cargas moderadas y predecibles.
P: ¿Pueden fabricar un anillo de giro a medida a partir de nuestro dibujo?
Sí. Yuanfeng fabrica coronas de giro a medida, desde 200 mm hasta 6000 mm, según los patrones de pernos, las cargas y las especificaciones de engranajes del cliente. Los pedidos personalizados se realizan a partir de una sola pieza, sin pedido mínimo.
P: ¿Proporcionan informes de inspección con cada rodamiento?
Cada rodamiento se envía con un informe de inspección CMM que abarca la redondez de la pista de rodadura, la posición de los orificios para los pernos y la precisión de los engranajes, además de un informe de prueba de gradiente de dureza disponible bajo solicitud. Se documenta la trazabilidad completa de la producción para cada unidad.
