Rodamiento de giro vs. rodamiento de bolas: ¿Cuáles son las principales diferencias?
Una comparación práctica para compradores que eligen el componente de rotación adecuado.
Guía de Anhui Yuanfeng
Respuesta rápida
Un cojinete de giro es un cojinete de rotación de gran diámetro (normalmente de 200 mm a 6000 mm) diseñado para soportar simultáneamente cargas axiales, radiales y de momento, a la vez que soporta una plataforma giratoria. Un rodamiento de bolas estándar es un componente pequeño y de precisión (generalmente de menos de 200 mm) que transmite cargas entre dos ejes giratorios o entre un eje y su carcasa. Las diferencias en tamaño, tipo de carga, montaje y aplicación son fundamentales: elegir la incorrecta significa elegir la máquina incorrecta.
Conclusiones clave
1. Tamaño y estructura: Los cojinetes de giro son conjuntos de anillos grandes con orificios de montaje integrados y, a menudo, dientes de engranaje. Los rodamientos de bolas son componentes compactos de una sola pieza.
2. Manipulación de carga: Los rodamientos de giro gestionan cargas axiales, radiales y de momento combinadas en una sola unidad. Los rodamientos de bolas soportan principalmente cargas radiales o axiales en una sola dirección.
3. Montaje: Los cojinetes de giro se atornillan directamente entre dos estructuras sin necesidad de una carcasa. Los rodamientos de bolas requieren una carcasa y un ajuste del eje.
4. Velocidad de rotación: Los cojinetes de giro rotan lentamente (grados por segundo). Los rodamientos de bolas suelen girar a miles de RPM.
5. Aplicación: Los cojinetes de giro se utilizan en grúas, excavadoras, aerogeneradores y mesas giratorias. Los rodamientos de bolas se utilizan en motores, bombas, ruedas y cajas de engranajes.
¿Qué es un? Rodamiento de bolas?
Un rodamiento de bolas es un componente de precisión compuesto por un anillo interior, un anillo exterior y bolas de acero endurecido entre ellos, alojadas en una jaula. Su función es reducir la fricción entre dos piezas móviles, generalmente un eje giratorio y una carcasa fija. Los rodamientos de bolas se presentan en configuraciones de ranura profunda, contacto angular y axial, con tamaños que van desde unos pocos milímetros hasta varios cientos de milímetros.
Están diseñados para rotación de alta velocidad y soportan cargas principalmente en una dirección: radial (perpendicular al eje) o axial (a lo largo del eje). Se fabrican en grandes cantidades mediante líneas de producción automatizadas, por lo que son económicas y están disponibles en todo el mundo.
¿Qué es un? Rodamiento de giro?

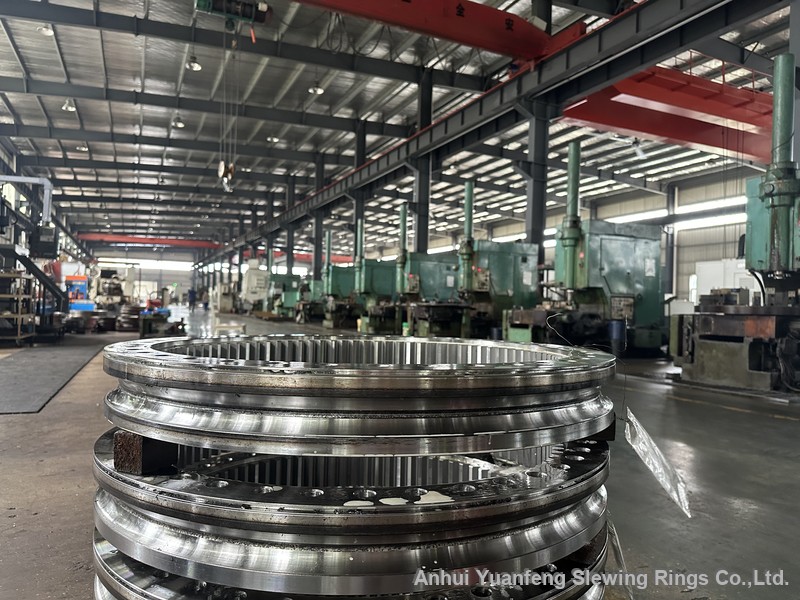

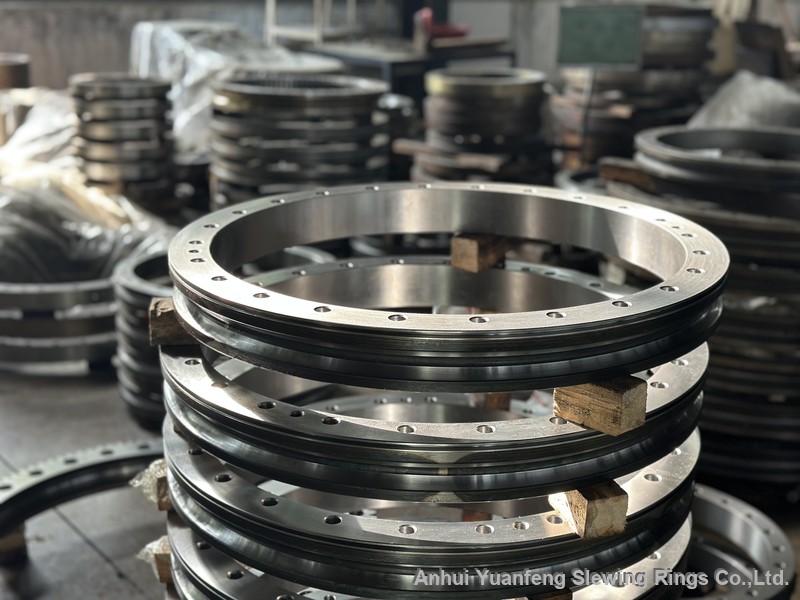

Un rodamiento de giro (también llamado anillo de giro o rodamiento rotatorio) es un rodamiento de gran diámetro —generalmente de 200 mm a 6000 mm— que soporta una plataforma giratoria y transmite cargas desde múltiples direcciones simultáneamente. A diferencia de un rodamiento de bolas, es una unidad autónoma: anillo interior, anillo exterior, elementos rodantes, orificios de montaje y, a menudo, dientes de engranaje, atornillados directamente a la estructura sin una carcasa separada.
Los rodamientos de giro se presentan en diversas configuraciones internas: de una hilera de bolas de cuatro puntos de contacto, de doble hilera de bolas, de rodillos cruzados y de rodillos de tres hileras. Cada configuración está optimizada para diferentes combinaciones de carga, precisión y coste. Giran lentamente, normalmente a unos pocos grados por segundo, pero deben absorber fuerzas que destruirían instantáneamente un rodamiento de bolas estándar.
Comparación lado a lado
Las diferencias prácticas de un vistazo
| Aspecto | Rodamiento de giro | Rodamiento de bolas |
|---|---|---|
| Rango de diámetro | 200 - 6.000 mm | Pocos milímetros - 200 milímetros típico |
| Direcciones de carga | Axial + radial + momento simultáneamente | Radial o axial, una dirección dominante |
| Montaje | Atornillado entre estructuras, sin vivienda | Se inserta a presión en la carcasa, se requiere ajuste del eje. |
| Velocidad de rotación | Lento, grados por segundo | Rápido, hasta miles de RPM |
| Integración de engranajes | Disponibles dientes de engranaje internos/externos | No disponible |
| Aplicaciones típicas | Grúas, excavadoras, aerogeneradores, mesas giratorias, radar | Motores, bombas, ruedas, cajas de engranajes, ventiladores |
| Volumen de producción | Personalizado, de bajo volumen, hecho a medida. | Producido en masa, listo para usar |
La regla de una sola frase: Si su aplicación requiere la rotación de una plataforma grande bajo cargas combinadas pesadas a baja velocidad, necesita un rodamiento de giro. Si requiere la rotación rápida de un eje bajo una carga simple, necesita un rodamiento de bolas. No son intercambiables.
Caso real: donde se ve la diferencia
Un ejemplo concreto de nuestra propia producción: un cliente que construye un vehículo de transporte de vigas Para la construcción de puentes, se necesitaba un cojinete de pivote de dirección para una máquina que transportaba vigas de 600 a 900 toneladas. Cada módulo de dirección del eje debía soportar el peso del vehículo mientras giraba lentamente a plena carga. Esta es una aplicación típica de cojinete de giro: la carga axial combinada con el momento de torsión destruiría cualquier rodamiento de bolas estándar en cuestión de horas.
Suministramos un 700 mm anillo giratorio de bolas de doble hilera Fabricado en acero 42CrMo con pistas de rodadura endurecidas por inducción (HRC 55-62), rectificadas y con un patrón de montaje atornillado adaptado al módulo del eje del cliente. Cada unidad se entrega con un informe de inspección de Zeiss CMM. Un rodamiento de bolas estándar no habría podido soportar la carga axial, y mucho menos resistir el momento de impacto provocado por el terreno irregular.
Lo contrario también es cierto: Nadie usaría un rodamiento de giro en un motor eléctrico pequeño. Sería demasiado grande, lento y absurdamente caro. Elegir el tipo de rodamiento adecuado comienza con la aplicación, no con la pieza en sí.
Cómo decidir cuál necesitas
Hazte estas preguntas antes de elegir:
1. ¿Qué es la rotación? ¿Una plataforma/mesa/torreta (giratoria) o un eje (con rodamiento de bolas)?
2. ¿Qué cargas están presentes? ¿Existe un momento de inercia (fuerza descentrada que intenta inclinar el cojinete)? En caso afirmativo, se trata del cojinete de giro.
3. ¿A qué velocidad? ¿Rotación lenta bajo carga (giro) o altas RPM (rodamiento de bolas)?
4. ¿Cuál es el diámetro? Si la altura supera aproximadamente los 200 mm con montaje en plataforma, se entra en el terreno de los cojinetes de giro.
5. ¿Necesitas dientes de engranaje? Los rodamientos de giro pueden integrar engranajes internos o externos; los rodamientos de bolas no.
Si aún no está seguro, envíe los detalles de su solicitud a un fabricante especializado. Anhui Yuanfeng Slewing Rings Co., Ltd.Fabricamos rodamientos de giro de 200 mm a 6000 mm en configuraciones de una hilera de bolas, doble hilera de bolas, rodillos cruzados y rodillos de tres hileras, y estaremos encantados de confirmar qué tipo se adapta a su máquina.
Preguntas frecuentes
Respuestas rápidas a las preguntas más frecuentes de los compradores.
P: ¿Un cojinete de giro es lo mismo que un rodamiento de bolas?
No. Un cojinete de giro es un cojinete de rotación de gran diámetro (200-6000 mm) que soporta cargas axiales, radiales y de momento combinadas, montado directamente entre estructuras. Un rodamiento de bolas es un componente compacto para la rotación de ejes que soporta una única dirección de carga dominante a alta velocidad.
P: ¿Se puede utilizar un rodamiento de bolas en lugar de un rodamiento de giro?
No apto para la rotación de plataformas. Los rodamientos de bolas no soportan las cargas de momento ni las cargas combinadas que soportan los rodamientos de giro. Su uso en una plataforma giratoria o mesa rotativa de grúa provocaría una falla inmediata.
P: ¿Qué tipos de cojinetes de giro existen?
Los tipos principales son: rodillo de bolas de una hilera y cuatro puntos de contacto, rodillo de bolas de doble hilera, rodillo cruzado y rodillo de tres hileras. Cada uno ofrece un equilibrio diferente entre capacidad de carga, rigidez, precisión y coste para aplicaciones específicas.
P: ¿Cuánto cuesta un cojinete de giro?
El precio depende del diámetro, el tipo, el material, la configuración del engranaje y la precisión. Los rodamientos de giro personalizados tienen precios que oscilan entre unos pocos cientos y decenas de miles de dólares. Contáctenos con sus especificaciones para obtener un presupuesto.
P: ¿Cuánto dura un cojinete de giro?
Con una lubricación y un sellado adecuados, los cojinetes de giro suelen durar entre 10 y 20 años en condiciones normales de funcionamiento. La vida útil depende del tipo de carga, las condiciones ambientales y el mantenimiento.
