Rodamientos de giro para máquinas herramienta
Guía completa para el comprador
¿Qué es un cojinete de giro?
A cojinete de giro (también llamado anillo de giro o cojinete de rotación) es un cojinete de elementos rodantes de gran diámetro diseñado para soportar cargas combinadas (cargas axiales, radiales y de momento (de inclinación)) simultáneamente, al tiempo que permite que una plataforma giratoria gire suavemente con respecto a una base fija.
A diferencia de un rodamiento de bolas estándar, que generalmente solo soporta uno o dos tipos de carga, un rodamiento de giro está construido como un sistema de rotación compacto y autónomo. Normalmente integra:
- Un anillo interior y anillo exterioruno de los cuales suele tener un corte dentado (dientes internos o externos) para el acoplamiento de la transmisión.
- Elementos rodantes - bolas o rodillos - dispuestos en una o más filas entre los anillos
- Orificios de montaje para una instalación directa mediante pernos, eliminando la necesidad de una carcasa separada.
- Focas para mantener los contaminantes fuera y el lubricante dentro
Este diseño integral es la razón por la que los cojinetes de giro se utilizan siempre que un componente grande y pesado necesita girar con precisión y fiabilidad, desde grúas de construcción hasta antenas parabólicas y, cada vez más, máquinas herramienta.

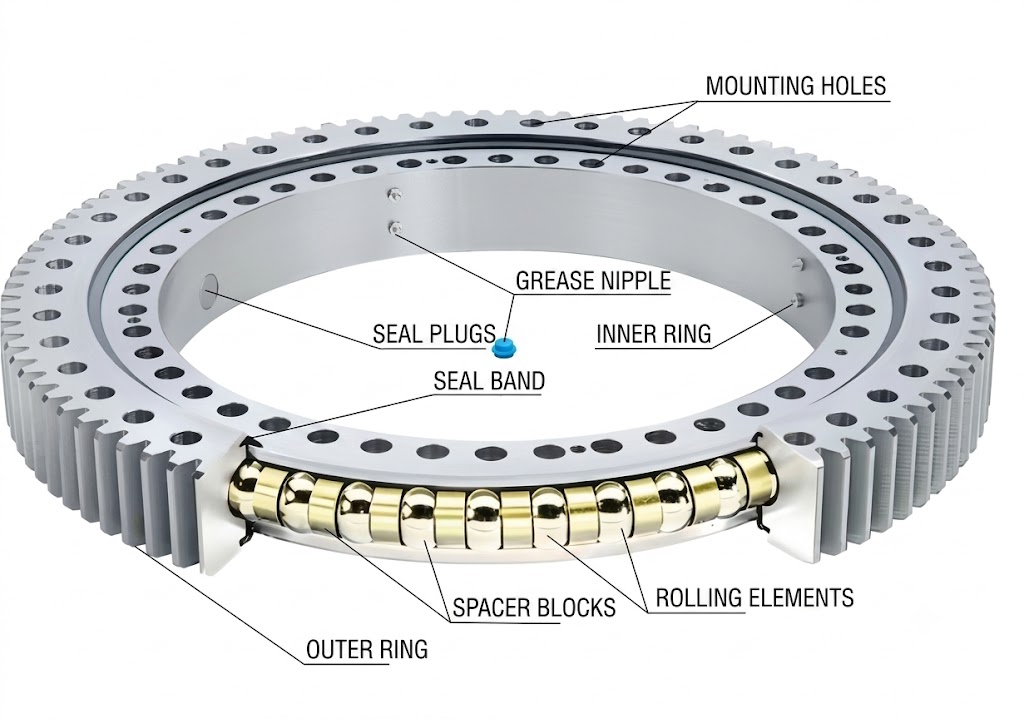

Sección transversal de un cojinete de giro que muestra las pistas de rodadura, los elementos rodantes y los dientes de engranaje integrales.
¿Por qué las máquinas herramienta utilizan rodamientos de giro?
En las aplicaciones de máquinas herramienta (mesas giratorias, mesas indexadoras, cabezales giratorios, plataformas giratorias en centros de rectificado o fresado), el rodamiento realiza dos funciones a la vez: soportar cargas pesadas, a menudo descentradas, y mantener una precisión de rotación lo suficientemente estricta como para no comprometer el propio proceso de mecanizado.
Un cojinete de giro es adecuado para esta función porque:
- Gestiona la carga combinada en un solo componente. Una mesa giratoria soporta simultáneamente el peso de la pieza de trabajo (carga axial), las fuerzas de corte laterales (carga radial) y los momentos de vuelco provocados por cargas fuera del eje. Un rodamiento de giro está diseñado específicamente para esta combinación.
- Ofrece una alta precisión de rotación. Las tolerancias de posicionamiento de las máquinas herramienta son muy estrictas. La excentricidad de los rodamientos afecta directamente a la precisión de las piezas, por lo que los rodamientos de giro de alta precisión se fabrican con tolerancias muy ajustadas en cuanto a la redondez de la pista de rodadura y la holgura axial/radial.
- Ahorra espacio y simplifica el diseño. Dado que el propio rodamiento proporciona la interfaz de montaje, los fabricantes de maquinaria evitan apilar rodamientos axiales y radiales por separado, lo que reduce la complejidad del ensamblaje y los errores de apilamiento.
- Garantiza una larga vida útil en funcionamiento continuo. Las máquinas herramienta suelen funcionar en varios turnos. La dureza de la pista de rodadura y la retención de la lubricación se vuelven fundamentales para evitar picaduras y desgaste durante años de funcionamiento.

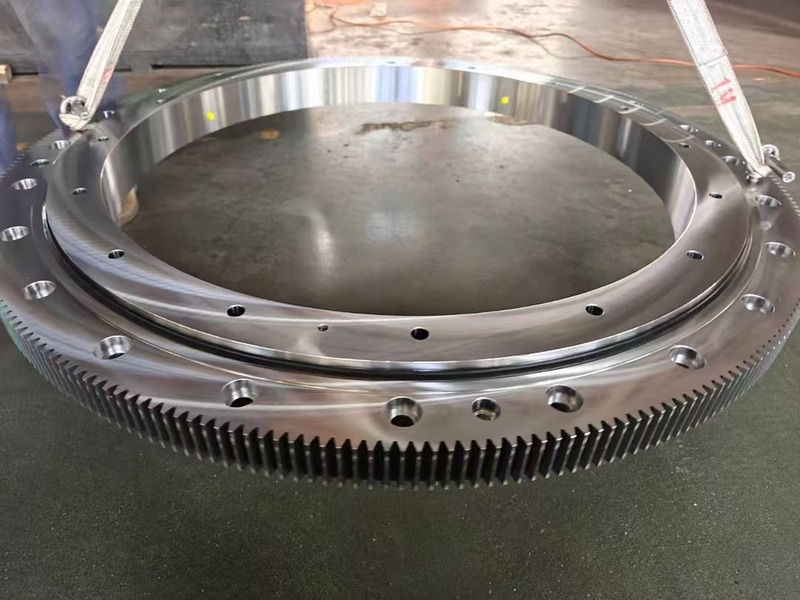

Rodamiento de giro utilizado en una máquina herramienta CNC.
Tipos de cojinetes de giro utilizados en máquinas herramienta
| Tipo | Estructura | Uso típico en máquinas herramienta |
|---|---|---|
| Rodamiento de bolas de una hilera con cuatro puntos de contacto | Una hilera de bolas en contacto con la pista en cuatro puntos | Mesas rotativas/indexadas con cargas moderadas |
| Rodamiento de bolas de doble hilera | Dos filas de bolas, mayor capacidad de carga. | Mesas giratorias más grandes, accesorios más pesados. |
| Rodamiento de rodillos cruzados | Rodillos dispuestos perpendicularmente entre sí en una sola fila. | Aplicaciones que requieren alta rigidez y precisión en un tamaño compacto, comunes en cabezales giratorios de precisión. |
| Rodamiento de rodillos de tres hileras | Filas separadas para cargas axiales, radiales y de momento. | Plataformas giratorias de gran diámetro y alta resistencia. |
Los diseños de rodillos cruzados y de bolas de contacto de cuatro puntos son las opciones más comunes cuando la precisión de posicionamiento es la prioridad, ya que su construcción minimiza la holgura interna y la deformación elástica bajo carga.

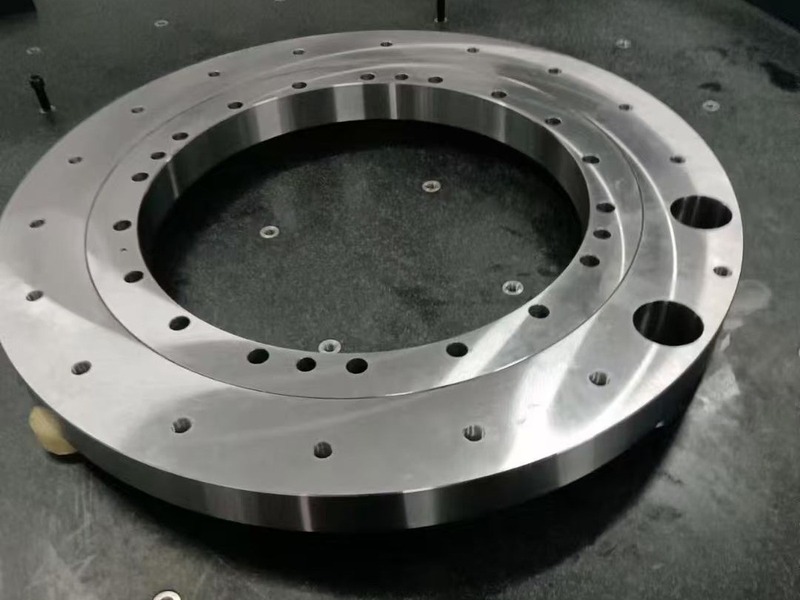

Cojinete de giro terminado, listo para su integración en la máquina herramienta.
Criterios clave de selección para compradores
La selección de un rodamiento de giro para una máquina herramienta no se trata solo de que coincida el diámetro. Los compradores deben evaluar:
- Capacidades de carga - Capacidad de carga axial, radial y de momento estática y dinámica, basada en el ciclo de trabajo real, no solo en la carga máxima.
- Clase de precisión - Tolerancias de excentricidad y precisión rotacional adecuadas al proceso de mecanizado (una mesa giratoria de desbaste y una mesa indexadora de rectificado de precisión requieren clases de tolerancia muy diferentes).
- Dureza y material de la pista de rodadura - Las pistas de rodadura endurecidas por inducción en aceros aleados de carbono medio (como 42CrMo o 50Mn) resisten el desgaste y la corrosión por picaduras mucho mejor que las pistas de rodadura templadas o sin templar bajo cargas cíclicas repetitivas.
- Tipo de engranaje y módulo - El engranaje interno o externo, así como el módulo/paso del engranaje, deben coincidir con el sistema de transmisión.
- Caza de focas - Los entornos de las máquinas herramienta suelen implicar refrigerante, virutas y polvo; la calidad del sellado afecta directamente a la vida útil de los rodamientos.
- Dimensiones del círculo de pernos y del montaje - Debe integrarse con la estructura de la máquina existente o planificada.
- Clasificación de velocidad de rotación - Las mesas giratorias de servicio continuo necesitan rodamientos diseñados para rotación sostenida, no solo para giros ocasionales.
Cómo se verifica la calidad
Dado que un cojinete de giro es un componente de precisión que soporta carga, y no una pieza de uso general, la verificación es tan importante como la hoja de especificaciones. Los compradores deben preguntar a los proveedores sobre:
- Inspección dimensional y geométrica - Idealmente, se verifica con máquinas de medición por coordenadas (MMC) para confirmar la redondez de la pista de rodadura, el posicionamiento de los orificios para pernos y la precisión de los engranajes con respecto a las tolerancias del plano.
- Certificación de materiales - Certificados de fábrica que confirman el grado del acero y el tratamiento térmico.
- Pruebas de dureza - Confirmar que la dureza de la superficie de la pista de rodadura cumple con la profundidad y el rango especificados después del endurecimiento por inducción.
- Certificación del sistema de calidad - Control de procesos según la norma ISO 9001 y cumplimiento de la normativa CE cuando el producto final lo requiera.
- Pruebas de carga o registros de procesos trazablesespecialmente para piezas personalizadas o de primer pedido
Para rodamientos de diámetro personalizado (aproximadamente de 1 a 5 metros es un rango común de alta resistencia para mesas giratorias grandes y estructuras giratorias), los compradores también deben confirmar que el fabricante puede producirlos. pedidos personalizados de una sola pieza - ya que muchos proyectos de máquinas herramienta de gran envergadura no necesitan volúmenes de producción en masa, sino simplemente una pieza correctamente diseñada.
Inspección con máquina de medición de coordenadas (CMM) que garantiza la redondez de la pista de rodadura y la precisión dimensional.
Rodamientos de giro personalizados frente a estándar
Los rodamientos de giro estándar de catálogo funcionan para los tamaños comunes de mesas giratorias, pero muchos fabricantes de máquinas herramienta, especialmente para fresadoras de pórtico grandes, centros de rectificado pesados o estructuras giratorias especializadas, necesitan un rodamiento diseñado para un patrón de pernos, módulo de engranajes o caso de carga específicos que no existen en el mercado.
Los cojinetes de giro personalizados permiten:
- Coincidencia exacta con las interfaces de montaje existentes (útil para modernizaciones y reconstrucciones).
- Especificaciones de carga y precisión ajustadas a la aplicación real, en lugar de estar sobredimensionadas o infradimensionadas.
- Integración de características específicas de la aplicación, como dientes de engranaje no estándar o sistemas de sellado.
La desventaja radica en el tiempo de entrega: los rodamientos de giro personalizados de gran diámetro suelen requerir varias semanas para su ingeniería, forjado/laminado, mecanizado, tratamiento térmico e inspección final, generalmente entre 30 y 45 días, dependiendo del tamaño y la complejidad.

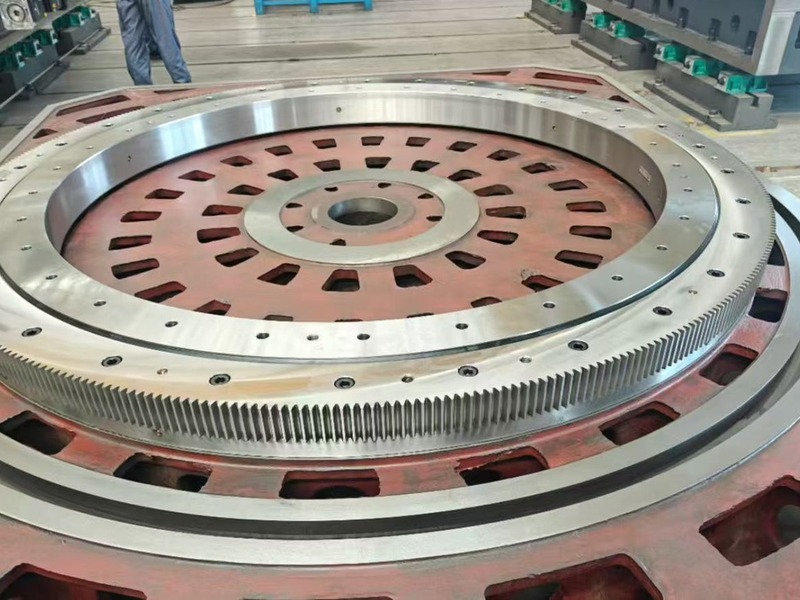

Rodamiento de giro de gran diámetro en un entorno de producción
Preguntas frecuentes
¿Cuál es la diferencia entre un cojinete de giro y un cojinete normal?
Un cojinete de giro soporta cargas axiales, radiales y de momento simultáneamente en una unidad integrada con orificios de montaje y, a menudo, dientes de engranaje, mientras que un cojinete normal (como un rodamiento de bolas de ranura profunda) normalmente solo soporta una dirección de carga principal y requiere una carcasa separada.
¿Qué tipo de acero se utiliza para las pistas de rodadura de los cojinetes de giro?
Los aceros aleados de carbono medio, como el 42CrMo y el 50Mn, son opciones comunes, elegidas por su capacidad para lograr una alta dureza superficial mediante el endurecimiento por inducción, al tiempo que conservan un núcleo más resistente.
¿Se pueden fabricar cojinetes de giro en tamaños personalizados?
Sí. Los fabricantes con capacidad propia de forjado, mecanizado y tratamiento térmico pueden producir cojinetes de giro de diámetro personalizado, incluidos tamaños grandes en el rango de 1 a 5 metros, para satisfacer los requisitos específicos de montaje y carga, a menudo partiendo de una sola pieza.
¿Cómo se mide la precisión de los cojinetes de giro?
La precisión se mide mediante pruebas de excentricidad e inspección dimensional, idealmente utilizando una máquina de medición por coordenadas (MMC) para verificar la redondez de la pista de rodadura, la precisión de los engranajes y la posición de los orificios de montaje con respecto a las tolerancias de ingeniería.
¿Cuánto tiempo se tarda en fabricar un rodamiento de giro a medida?
Los plazos de entrega varían según el tamaño y la complejidad, pero entre 30 y 45 días es un rango típico para los rodamientos de giro personalizados de gran diámetro, incluyendo el suministro de materiales, el mecanizado, el tratamiento térmico y la inspección.
¿Necesita un rodamiento de giro para un proyecto de máquina herramienta? El socio adecuado debería poder guiarle a través de los cálculos de carga, las clases de precisión y la certificación de materiales, y no solo ofrecerle un precio basado en un plano.
