Cojinetes de giro en grúas sobre orugas
El corazón rotatorio de las máquinas de elevación más grandes del mundo.
Guía de aplicación de Anhui Yuanfeng

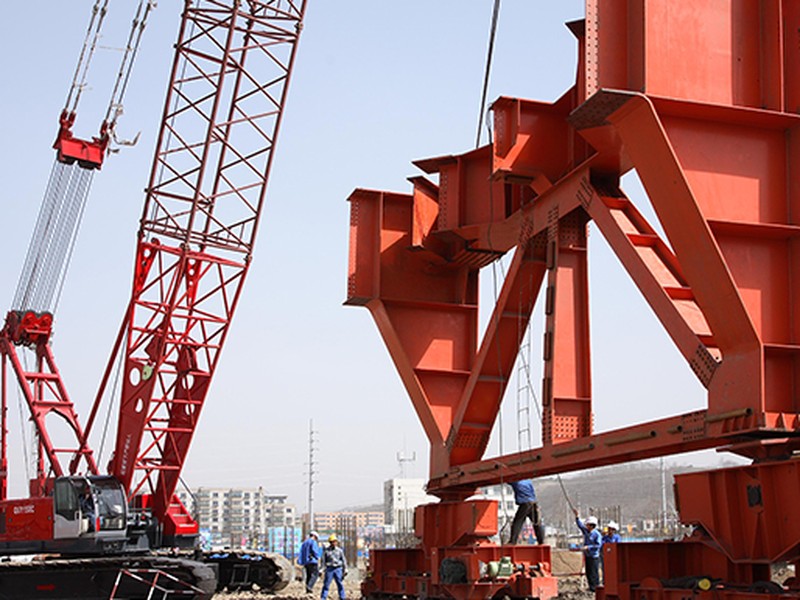

¿Qué es una grúa sobre orugas? Una grúa sobre orugas es una máquina de elevación montada sobre orugas continuas en lugar de ruedas, que combina una gran capacidad de elevación con la habilidad de desplazarse por terrenos blandos o irregulares. Los modelos grandes pueden levantar entre 500 y 3000 toneladas, y sus largas plumas las convierten en la base de la construcción de parques eólicos, puentes, refinerías y montaje de maquinaria pesada.
Cada grúa sobre orugas hace girar su superestructura (la cabina, la pluma y el contrapeso) sobre un único cojinete de giro de gran tamaño. Este cojinete soporta toda la fuerza de elevación, transmite el movimiento de giro y absorbe las cargas de impacto que dañarían componentes más pequeños. Es, literalmente, el corazón giratorio de la máquina.
Para quienes buscan coronas de giro para grúas sobre orugas, es fundamental comprender la carga a la que están sometidas, el tipo de rodamiento adecuado y la calidad de fabricación. Esta guía abarca los aspectos más importantes.
El caso de carga: ¿Por qué las grúas sobre orugas desgastan tanto los rodamientos?
Un perfil de carga dominado por el momento de vuelco
A diferencia de la mesa giratoria de una máquina herramienta, que está dominada por la carga axial, el rodamiento de una grúa sobre orugas se rige por principios diferentes: momento de vuelcoCuando una grúa de 1500 toneladas levanta una carga en el extremo de una pluma de 80 metros, el efecto de palanca genera una fuerza de inclinación que tiende a volcar toda la superestructura. Este momento de carga es el factor determinante en el diseño.
Perfil de carga para una grúa sobre orugas mediana típica
| Tipo de carga | Magnitud | Notas |
|---|---|---|
| Carga de momento | Dominante | Carga x alcance de la pluma; tamaño del cojinete de accionamiento |
| Carga axial | Alto | Carga elevada + estructura superior + contrapeso |
| Carga radial | Moderado | Viento, aceleración de giro, fuerzas laterales de la pluma |
Regla general de selección: Para grúas sobre orugas medianas y grandes, el cojinete de giro casi siempre se dimensiona en función de la carga de momento, que suele ser el momento de elevación nominal más un margen de seguridad para compensar los efectos del viento y la dinámica. Un proveedor que cotiza un cojinete sin consultar la curva de momento nominal de la grúa no está haciendo bien su trabajo.
Cómo elegir el tipo de rodamiento adecuado para una grúa sobre orugas
Esta aplicación está dominada por tres configuraciones.
Las grúas sobre orugas suelen utilizar uno de los tres tipos de cojinetes de giro, seleccionados en función de la capacidad y la función de la grúa:
| Tipo | Capacidad típica | Por qué funciona |
|---|---|---|
| Pelota de contacto de cuatro puntos de una sola fila | Hasta ~100 toneladas | Compacto, económico y adecuado para grúas ligeras. |
| Pelota de doble fila | 100-400 toneladas | Mayor capacidad de carga, buena rigidez para uso de gama media. |
| Rodillo de tres filas | Más de 400 toneladas | Canalizaciones específicas para cargas axiales, radiales y de momento; máxima capacidad y rigidez. |

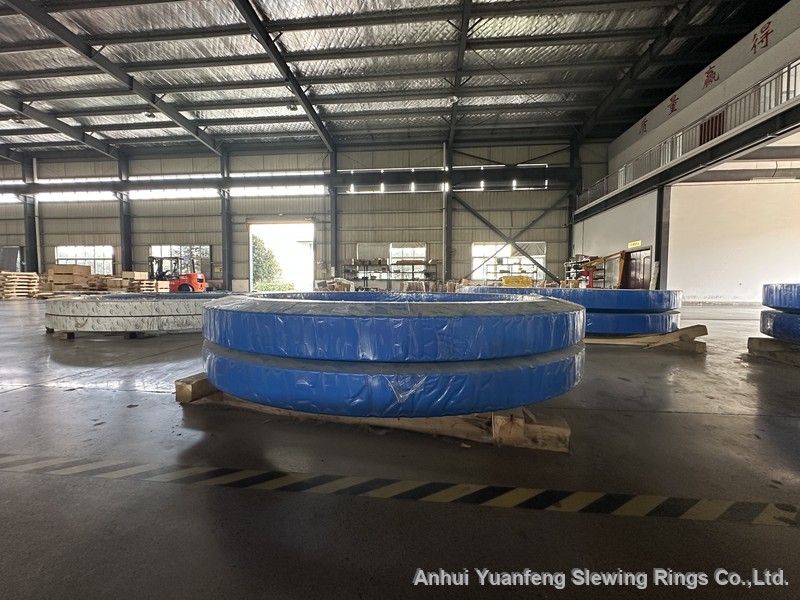

Capacidad de Yuanfeng: Fabricamos los tres tipos, con diámetros exteriores desde 200 mm hasta 6000 mm. Para aplicaciones en grúas sobre orugas de gran tamaño, los rodamientos de rodillos de tres hileras con dientes de engranaje internos o externos son nuestra producción más común; cada uno se mecaniza a medida según la curva de carga y el patrón de pernos del fabricante de la grúa.
¿Qué aspecto tiene la calidad en un rodamiento de grúa?
Una grúa sobre orugas opera en los entornos más adversos: polvo, barro, lluvia y cargas de impacto continuas. La calidad del rodamiento de giro no es una cuestión estética; determina el tiempo de actividad, la seguridad y la vida útil. Estos son los aspectos que consideramos críticos:
Tratamiento del material y del calor
Acero 42CrMo, templado y revenido para obtener un núcleo resistente, con pistas de rodadura endurecidas por inducción a HRC 55-62. La profundidad de la capa endurecida, que suele ser de 3 a 5 mm en cojinetes de grúas grandes, debe verificarse mediante pruebas de gradiente de dureza, y no debe asumirse a partir de una lectura superficial.
Precisión de los dientes de los engranajes

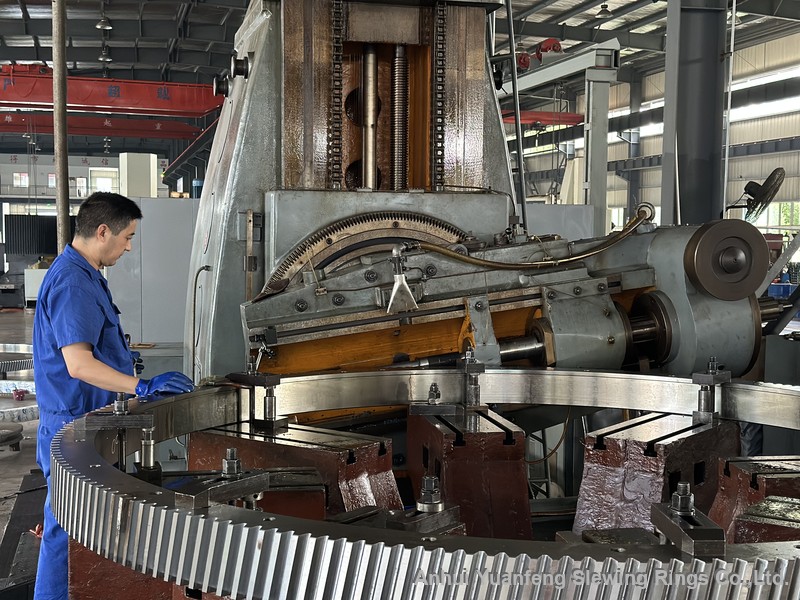

La mayoría de los anillos de giro de las grúas sobre orugas tienen dientes de engranaje externos accionados por el piñón de giro. La precisión del engranaje determina la suavidad y la vida útil. Inspeccionamos el perfil, el paso y la excentricidad de los dientes mediante medición con CMM en cada anillo; un engranaje defectuoso provocará que el giro de la grúa sea áspero y ruidoso en cuestión de semanas.
Sellado para el campo
Las obras de construcción son lugares polvorientos. Suministramos coronas giratorias con juntas de laberinto o elastómero adaptadas al entorno operativo y asesoramos a nuestros clientes sobre los intervalos de relubricación según su ciclo de trabajo. Un rodamiento bien sellado y lubricado marca la diferencia entre una década de servicio y una sustitución prematura.
Dónde funcionan las grúas sobre orugas con nuestros rodamientos.
La demanda de grandes grúas sobre orugas está impulsada por unos pocos sectores de alto crecimiento, todos los cuales imponen exigencias severas al anillo de giro:
Instalación de energía eólica
El montaje de aerogeneradores requiere grúas capaces de elevar góndolas de 100 toneladas y segmentos de torre a alturas superiores a los 100 metros. Los momentos de elevación son extremos y el cojinete de giro debe mantener su posición con precisión durante el montaje; un mercado en constante crecimiento con cada nuevo parque eólico.
Construcción de puentes e infraestructura
En casi todos los grandes proyectos, las vigas prefabricadas de puentes, las estructuras de acero y los principales componentes de infraestructura se elevan con grúas sobre orugas. La fiabilidad es fundamental: un fallo en el cojinete de giro durante una elevación crítica puede paralizar toda la obra.
Refinería e industria pesada
Las tareas de mantenimiento durante las paradas programadas en refinerías y centrales eléctricas utilizan grúas sobre orugas para el izamiento de recipientes pesados e intercambiadores en espacios confinados, donde es esencial un giro preciso y suave a plena carga.
Probado en las máquinas de los principales fabricantes de grúas.
Nuestros rodamientos de giro de bolas de doble hilera se suministran para las grúas sobre orugas de XCMG y Industria pesada Fuwa Dos de los fabricantes de maquinaria pesada más consolidados de China someten nuestros rodamientos a sus rigurosos programas de cualificación, y sus máquinas trabajan a diario en parques eólicos, obras de puentes y proyectos industriales en todo el mundo.
Por qué esto te importa: Cuando un fabricante de grúas que cumple con los estándares de ingeniería de XCMG o Fuwa aprueba a un proveedor de rodamientos, significa que el producto ha superado las pruebas de carga, las comprobaciones de precisión de los engranajes y los requisitos de fiabilidad en campo. Suministrar coronas giratorias de bolas de doble hilera para sus gamas de grúas sobre orugas es un historial que nos enorgullece incorporar en cada nuevo proyecto.
Colaboramos en el rodamiento de su grúa.

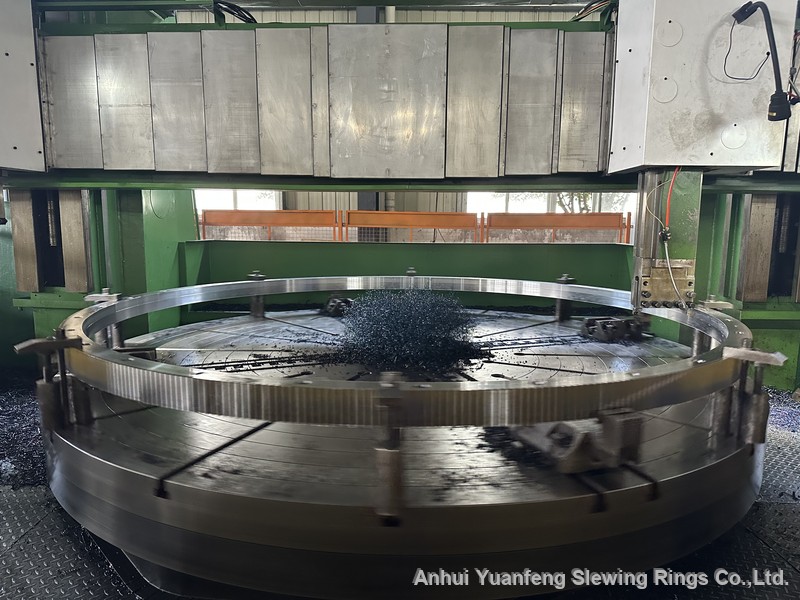

En Anhui Yuanfeng Slewing Rings Co., Ltd.Llevamos casi 20 años suministrando rodamientos de giro para grúas. Fabricamos internamente a partir de acero en bruto (torneado, tratamiento térmico, rectificado, tallado de engranajes y ensamblaje), con inspección mediante máquina de medición por coordenadas Zeiss en cada etapa crítica y trazabilidad completa de cada unidad.
Si usted es un fabricante de grúas que necesita repuestos para una serie de producción, o un propietario de flota que reemplaza un rodamiento desgastado, envíenos sus datos de carga o planos. Nuestros ingenieros confirmarán el tipo, tamaño y configuración de rodamiento adecuados para su máquina.
Preguntas frecuentes
Respuestas rápidas para propietarios de grúas y fabricantes de equipos originales.
P: ¿Qué tipo de cojinete de giro utiliza una grúa sobre orugas?
Las grúas pequeñas, de hasta unas 100 toneladas, suelen utilizar rodamientos de bolas de una hilera y cuatro puntos de contacto. Las grúas medianas (de 100 a 400 toneladas) suelen utilizar rodamientos de bolas de doble hilera. Las grúas grandes, de más de 400 toneladas, utilizan rodamientos de rodillos de tres hileras para obtener la máxima capacidad de momento y rigidez.
P: ¿Cómo se dimensiona un cojinete de giro de una grúa?
El dimensionamiento del cojinete se basa principalmente en el momento de vuelco (el momento de elevación nominal de la grúa con la pluma completamente extendida) más la carga axial ejercida por la carga elevada y la superestructura. Un margen de seguridad cubre el viento, la aceleración de giro y los efectos dinámicos.
P: ¿Qué tipo de acero y dureza se utilizan en los anillos de giro de las grúas?
Acero aleado 42CrMo, templado y revenido, con pistas de rodadura endurecidas por inducción a HRC 55-62 y una capa endurecida de 3-5 mm de profundidad en los anillos grandes. Los informes de ensayos de gradiente de dureza están disponibles bajo petición.
P: ¿Puede Yuanfeng fabricar un anillo de giro de repuesto para una grúa existente?
Sí. Fabricamos anillos de repuesto mediante ingeniería inversa a partir de los planos del cliente o de las piezas originales desgastadas, respetando el patrón de pernos, el módulo de engranajes y la capacidad de carga. La producción de repuestos comienza a partir de una sola pieza.
P: ¿Cuál es el plazo de entrega para un anillo de giro de grúa personalizado?
El tiempo de producción habitual para un anillo personalizado es de 40 días, dependiendo del tamaño y las especificaciones. Los tamaños estándar y las configuraciones en stock se envían más rápido. Contáctenos para confirmar el plazo de entrega.
¿Necesitas un rodamiento para tu grúa? Envíe sus datos de carga o dibujo a oficina@ahyfeng.com - Nuestros ingenieros responden en un plazo de 24 horas.
